 PMC133压力变送器,采用先进的电子陶瓷技术、无中介液的干式压力测量技术、厚膜电子技术、SMT技术和PFM信号传输技术。抗冲击能力强，过压可达量程的数倍至百倍；稳定性高，每年优于0.1%，可与智能表相媲美。介质压力直接作用于陶瓷膜片，正常的压力使膜片偏移0.025mm,超压状态也只使膜片偏移0.1mm，此时测量膜片贴到了陶瓷支架上，避PMC133压力变送器是Cerabar系列产品中的标准型式。具有两种不同形式外壳，塑料外壳可配数字现场显示器，铝外壳可配模拟现场显示器；7MPa以下量程采用陶瓷传感器（具有与哈氏合金和钛材料相同的抗化学腐蚀能力），7MPa以上量程采用扩散硅传感器，适用于气体、液体、蒸汽压力进行测量，具有G1/2及M20╳1.5等多种过程连形式。
工作原理：介质压力直接作用于陶瓷膜片，正常的压力使膜片偏移0.025mm,超压状态也只使膜片偏移0.1mm，此时测量膜片贴到了陶瓷支架上，避免了损坏。膜片位移产生的电容量，由与其直接连接的电子部件检测、放大和转换为标准信号。
主要技术参数:
|
应用范围 |
工业过程控制系统中压力的测量 |
|
被测介质 |
与陶瓷或316L相容的各种介质 |
|
量程（表压、绝压） |
0～10kPa，0～16kPa，0～25kPa，0～40kPa，
0～0.06MPa，0～0.1MPa，0～0.16MPa，
0～0.25MPa，0～0.4MPa，0～0.6MPa，
0～1MPa，0～1.6MPa，0～2.5MPa，
0～4MPa，0～6MPa，0～10MPa，
0～16MPa，0～25MPa，0～40MPa，
0～60MPa，0～100MPa，0～160MPa |
|
过载 |
对于量程≤10MPa，2倍；
对于量程＞10MPa，1.5倍 |
|
精度（包括线性、迟滞、重复性） |
0.25%，0.5% |
|
工作温度范围 |
被测介质：－60～＋150℃；
环境温度：－40～＋85℃ |
|
补偿温度范围 |
－40～＋85℃ |
|
环境温度变化的影响 |
1，对于量程＞0.06MPa：
对于0.25级：＜0.01%/℃；
对于0.5级： ＜0.02%/℃；
2，对于量程≤0.06MPa：
对于0.25级：＜0.02%/℃；
对于0.5级： ＜0.04%/℃ |
|
稳定性 |
＜0.2％FS / 年 |
|
输出 |
4～20mADC两线制 |
|
供电电源 |
12～45VDC （要考虑负载）；
* 对于本安系统需配相应的安全栅 |
|
电气接口 |
M20×1.5或ZG1/2 |
|
过程接头 |
M20×1.5或1/2 NPT，或按用户要求 |
|
功耗 |
＜1W |
|
外壳防护等级 |
IP65 |
|
重量 |
＜1.5kg |
选型表
| 型 谱 |
说 明 |
| 型号 |
PMC133 |
压力变送器 |
| 传感器类型 |
A |
干式厚膜压阻式陶瓷传感器 |
| B |
干式厚膜电容式陶瓷传感器 |
| C |
进口扩散硅传感器 |
| 量程范围 |
A |
0－5kPa～20KPa |
| B |
0－20kPa～70KPa |
| C |
0－70kPa～350KPa |
| D |
0－200kPa～700KPa |
| E |
0－700kPa～3.5MPa |
| F |
0－2.0MPa～7MPa |
| G |
0－7MPa～35KPa |
| H |
0－20MPa～60MPa |
| 精度等级 |
Ⅰ |
0.1% |
| Ⅱ |
0.25% |
| Ⅲ |
0.5% |
| 输出信号 |
E |
4－－20mA DC 两线制 |
| K |
1－－5V DC 三线制 |
| M |
用户约定 |
| S |
标准智能型：（输出：4～20mA带HART总线协议） |
| 压力连接 |
R |
标准型（M20×1.5） |
| P |
齐平膜 |
| O |
按用户尺寸加工 |
| 其他选项 |
i |
本安型iaⅡCT6 |
| d |
隔爆型DⅡBT4 |
| T |
船用型 |
| M1 |
线性指示表 |
| M2 |
数字液晶指示表 |
| M3 |
数码管数字指示表 |
| Z |
带阻尼调整 |
| Q |
迁移 |
| A |
绝压测量 |
| F |
负压测量 |
| S |
散热器及过程连接件 |
| Y |
用户约定 |

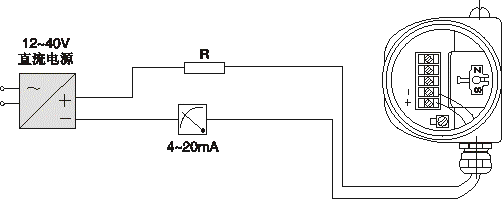

接线图
|
