 EE66系列既可以是电流输出,也可以是电压输出,测量范围和输出信号、反应时间都可由用户跳线选择.由于对风向方位角依赖关系很小,因此使得安装容易且花费很少.本系列变送器也可以有集成LCD(液晶)显示,远距离传感探头等选件。
|
|
|
典型应用： *洁净室控制 *分层风流控制
特点： *测量值可至 0 m/s
*容易安装
*对风向方位角依赖关系很小
|
技术参数 |
| 测量指标 |
|
| 工作范围(可跳线选择) |
0 - 1 m/s |
| 0 - 1.5 m/s |
| 0 - 2 m/s |
| 输出信号 |
0 - 10 V |
-1mA < IL <1mA |
| 4 - 20 mA |
RL < 450Ω (线形,三线) |
|
精度 在20℃、45%RH、1013hPa下 |
0 - 1.0 m/s |
±(0.04 m/s + 2%测量值) |
| 0 - 1.5 m/s |
±(0.04 m/s + 2%测量值) |
| 0 - 2.0 m/s |
±(0.04 m/s + 2%测量值) |
| 响应时间 t90 (可跳线选择) |
典型值: 2 秒 或者 典型值: 0.2 秒 |
| 总体指标 |
|
| 供电电压 |
SELV 24 VAC/DC ±10% |
| 电流损耗 |
交流供电 |
最大值 150mA |
| 直流供电 |
最小值 90mA |
| 对风向方位角依赖关系 |
在 |Δα|<10 时，< 3% 测量值 |
| 电气连接端子 |
螺纹接线端子 最大值1.5mm2 |
| 电磁兼容依据 (CE) |
EN 50081-1 |
| EN 50082-1 |
| EN 50082-2 |
| 外壳/防护等级 |
聚碳酸酯/IP65 带LCD显示单元时 IP40 |
| 温度范围 |
传感器探头工作范围 |
-25...50℃ |
| 电子线路工作范围 |
-10...50℃ |
| 存储温度范围 |
-30...60℃ |

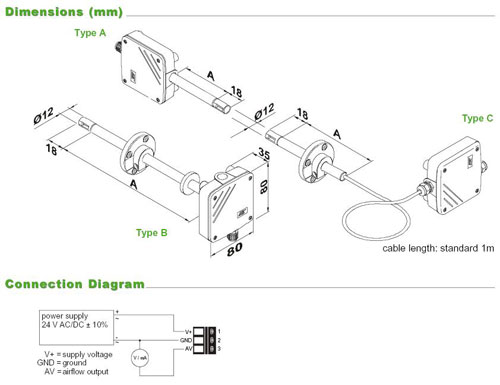

安装尺寸:
| 定货指南 |
| 型号 |
安装方式 |
探头长度 |
电缆长度 |
显示 |
| (仅适用FT型) |
| 风速 |
(V) |
墙面安装 |
(A) |
100mm |
(3) |
1m |
(无码) |
不带显示 |
(无码) |
| |
|
管道安装 |
(B) |
200mm |
(5) |
2m |
(K200) |
带显示 |
(D02) |
| |
|
分体式安装 |
(C) |
其他 |
(x) |
5m |
(K500) |
|
|
| |
|
|
|
|
|
10m |
(K1000) |
|
|
| |
