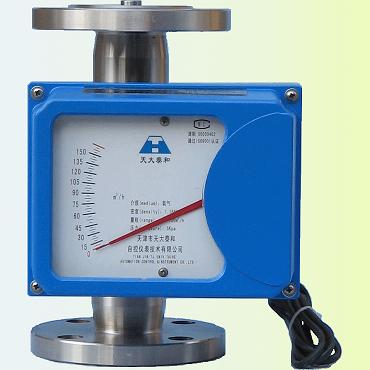

 一、用途
金属管浮子流量计是采用可变面积式测量原理，用于连续测量封闭管道中的液体和气体的体积流量。TDF系列金属管浮子流量计是应用当代高新技术设计生产的新一代金属管浮子流量计，具有结构坚固可靠、适用温度范围广、精度高、价格便宜，能适用多种场合的流量测量等特点。本系列为现场指示型，有下进上出、左进右出和下进册出三种安装形式。可广泛适用于国防、化工、石油、冶金、电力、环保、医药和轻工业等部门的液体、气体流量测量。
仪表的传感器部分可采用不锈钢（1Crl8Ni9Ti）、钼二钛（316、316L），以及内衬聚四氟乙烯等材料，根据用户要求也可用特殊材料制造，以适应腐蚀性流体（如氯气、盐水、盐酸、硝酸和硫酸等）的流量测量。
电远传型输出为4-20mA标准电流信号，可与DDZ-II或DDZ-III电动单元组合仪表配套使用，也可直接输出计算机系统，参与系统的监控。
二、测量原理：
流量计结构由传感器、指示器组成。
当一股向上的流体经过带锥度的直立空腔时，带导向的锥形浮子就会向上浮动，对于某一位置，当作用在浮子的浮力，阻尼力与浮子重力处平衡状态，此时浮子的位置代表当时的流量，在浮子行程的每一个高度，都代表着一个流量瞬时值，并通过浮子中的磁钢与指示器中的磁钢耦合联接传递给指示器，指示流量的大小。
三、主要技术指标
1、测量范围
水2.5～200000L/h
空气 0.07～5000m^3/h(0.1013Mpa 20°C)
2、量程比： 10：1
3、精度等级：1.5%
4、最大工作压力
1.6Mpa、2.5 Mpa、4.0 Mpa
注：根据用户需求也可生产大于4.0 Mpa压力的流量计
5、温度：
流体温度：-20°C～+300°C（内衬氟塑料流量计流体温度为0°C～+80°C）
环境温度：-20°C～65°C
6、液体介质粘度：
ф15<5mPa·S
ф25～ф150<250mPa·S
7、连接形式：法兰连接
法兰标准1.6 Mpa、2.5 Mpa、4.0 Mpa 参照HG20594-97
夹套保温型伴热管连接法兰为DN15
注：特殊规格根据用户需求而定。
8、总高度：250mm
9、防护等级：IP65
表1 标况下测量范围和压损表
|
口径
mm |
水（20°C）
L/h |
空气（0.1Mpa20°C）
m^3/h |
压力损失（20°C）
Kpa |
|
|
CrNiSteel材质
（不锈钢） |
PTFE材质
（聚四氟乙烯） |
—— |
水 |
空气 |
|
DN15 |
2.5～２５ |
|
0.07～0.7 |
6.5 |
7.1 |
|
4.0～40 |
2.5～25 |
0.11～1.1 |
6.5 |
7.2 |
|
6.3～63 |
4.0～40 |
0.18～1.8 |
6.6 |
7.3 |
|
10～100 |
6.3～63 |
0.28～2.8 |
6.6 |
7.5 |
|
16～160 |
10～100 |
0.48～4.8 |
6.8 |
8.0 |
|
25～250 |
16～160 |
0.7～7.0 |
7.2 |
10.8 |
|
40～400 |
25～250 |
1.0～10.0 |
8.6 |
10.0 |
|
63～630 |
40～400 |
1.6～16.0 |
11.1 |
14.0 |
|
DN25 |
100～1000 |
63～630 |
3.0～30 |
7.0 |
7.7 |
|
160～1600 |
100～1000 |
4.5～45 |
8.0 |
8.8 |
|
250～2500 |
160～1600 |
7.0～70 |
10.8 |
12.0 |
|
400～4000 |
250～2500 |
11～110 |
15.5 |
19.0 |
|
DN40 |
500～5000 |
400～4000 |
13～130 |
12.5 |
14.6 |
|
600～6000 |
500～5000 |
15～150 |
15.6 |
16.1 |
|
DN50 |
630～6300 |
400～4000 |
18～180 |
8.1 |
8.6 |
|
1000～10000 |
630～6300 |
25～250 |
11.0 |
10.4 |
|
1600～16000 |
1000～10000 |
40～400 |
17.0 |
15.5 |
|
DN65 |
1800～18000 |
1600～16000 |
45～450 |
12.5 |
14.0 |
|
2200～22000 |
1800～18000 |
50～500 |
14.7 |
17.1 |
|
DN80 |
2500～25000 |
2200～22000 |
60～600 |
8.1 |
10.5 |
|
4000～40000 |
2500～25000 |
100～1000 |
9.5 |
13.2 |
|
DN100 |
6300～63000 |
4000～40000 |
160～1600 |
10.0 |
12.1 |
|
10000～100000 |
6300～63000 |
250～2500 |
15.5 |
18.7 |
|
DN125 |
12000～120000 |
10000～100000 |
300～3000 |
13.5 |
15.8 |
|
DN150 |
16000～160000 |
—— |
500～5000 |
15.9 |
18.5 |
|
DN200 |
20000～200000 |
—— |
—— |
25.6 |
—— |
|
