【产品特点】

性价比高

低频三值矩形波恒流励磁，不受工频及现场各种杂散干扰的影响，工作稳定可靠

采用非均匀磁场的新技术和特殊的磁路结构，磁场稳定可靠，大大缩小体积

空管自动复零功能可靠

测量管内无可动、无阻流部件，测量中几乎无附加压力损失

测量结果与流速分布，与液体压力、温度、密度、粘度等物理参数无关

输出信号4—20mA配合流量积算仪或进入DCS系统PC显示流量数据

直管段要求较短，前5DN，后2DN

【技术参数】

公称通径系列DN(mm)：

橡胶衬里: 32,40,50,65,80,100,125,150,200,250,300,

350,400,450,500,600

Po衬里: 5,8,10,15,20,25,32,40,50,65,80,100,125,

150,200,250,300,350,400,450,500,600

四氟衬里: 10,15,20,25,32,40,50,65,80,100,125,150,

200,250,300,350,400,450,500,600

※ 特殊规格可定制

精度等级：

管道式: 0.5级,1.0级

被测介质温度：

橡胶衬里：－20～＋65℃；

聚四氟乙烯(PTFE)衬里：－20～＋150℃

Po衬里：－30～＋105℃

额定工作压力：

DN10～DN65: 2.5Mpa

DN80～DN150: 1.6MPa

DN200～DN600: 1.0Mpa

※ 其它特殊压力(如6.4MPa)订货时请注明

流速范围：

流速范围是0.1～10m/s

电导率范围：

被测流体电导率不小于20us/cm

输出信号及负载电阻：

4～20mA,0～750Ω ；

电极材料：

含钼不锈钢、钛(Ti)、钽(Ta)、 哈氏合金(HC)、铂(Pt)或其它特殊要求电极

防护等级：

潜水型：IP68；防水型：IP67；其它IP65

供电电源：

四线制   220VAC±10%，50HZ±5%

四线制   24VDC±10%

直管段长度：

上游≥5DN,下游≥2DN

连接方式：

电磁流量计与配管之间采用法兰连接, 法兰连接尺寸应符合GB9119-88的规定

高压型：按供方提供的高压法兰与配管对焊连接

环境温度：

-25℃～+45℃

相对湿度：

5℅～95℅

消耗总功率：

小于20W

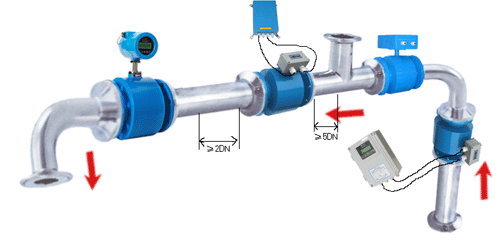

【安装示意图】

【选型提示】

选购LDB一体式电磁流量计需详细确定以下参数：管道管径，测量介质，工作

温度，工作压力，供电电源(220VAC/24VDC)，输出方式(4-20mA输出)、量程

范围、管道材质（非金属或带内衬的需配接地环）
