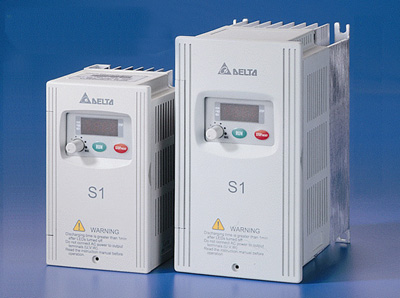

型号VFD□□□S |
002 |
004 |
007 |
015 |
022 |
|
|
输
出 |
最大适用马达输出功率(KW) |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
|
|
最大适用马达输出功率(HP) |
0.25 |
0.5 |
1 |
2 |
3 |
|
|
115V～输出额定容量(KVA) |
0.6 |
1.0 |
1.6 |
-- |
-- |
|
|
230V～输出额定容量(KVA) |
0.6 |
1.0 |
1.6 |
2.8 |
4.2 |
|
|
460V～输出额定容量(KVA) |
-- |
1.1 |
1.9 |
3.2 |
4.1 |
|
|
|
115V～输出额定电流(A) |
1.6 |
2.5 |
4.2 |
-- |
-- |
|
|
230V～输出额定电流(A) |
1.6 |
2.5 |
4.2 |
7.5 |
11.0 |
|
|
460V～输出额定电流(A) |
-- |
1.5 |
2.5 |
4.2 |
5.5 |
|
|
|
输出频率范围 |
1.0～400HZ |
|
|
过负载能力 |
额定输出电流的150％运行60秒 |
|
|
最大输出电压 |
115V |
三相?对应2倍的输入电源 |
|
|
230V/460V |
对应输入电源 |
|
|
输
入 |
相数?电压?频率 |
115V |
单相?100～120VAC?50/60HZ |
|
|
230V |
单相/三相?200～240VAC?50/60HZ |
3Phase |
|
|
460V |
三相?380～480VAC?50/60HZ |
|
|
电压?频率容许变动范围 |
电压：±10％?频率：±5％ |
|
|
115V～输入电流(A) |
6 |
9 |
17 |
-- |
-- |
|
|
230V～输入电流(A) |
4.9/1.9 |
6.2/2.6 |
9.3/4.9 |
15.7/8.5 |
14 |
|
|
460V～输入电流(A) |
-- |
1.9 |
3.2 |
4.3 |
7.1 |
|
|
|
冷却散热系统 |
自然风冷 |
|
|
控
制
特
性 |
控制方式 |
正弦波PWM方式(V/F控制) |
|
|
输出频率范围 |
1.0～400HZ |
|
|
频率设定分辨率 |
0.1HZ |
|
|
输出频率分辨率 |
0.1HZ |
|
|
PWM载波频率 |
可自3KHZ～18KHZ调整 |
|
|
转矩提升 |
自动转矩提升及自动滑差补偿
起动转矩在5HZ时可达150％的额定转矩 |
|
|
禁止设定频率 |
可自1.0～400HZ设定3点 |
|
|
加速/减速时间 |
0.1～600秒(2段加/减速时间可分别独立设定) |
|
|
失速防止准位 |
可依马达负载特性以驱动器额定电流的20～250％设定 |
|
|
直流制动 |
停止时可自0.0-400HZ操作，制动电流0-30％最大输出电压
起动时间0-60秒，停止时间0-60秒 |
|
|
回升制动转矩 |
大约20％(外接选购的制动电阻可达125％)
煞车晶体管内装 |
|
|
V/F曲线 |
可设定的V/F曲线 |
|
|
操
作
特
性 |
频率设定信号 |
数字操作器 |
由▲▼键设定 |
|
|
外部端子 |
0-10VDC，4-20mADC，串行通信埠(RS-485) |
|
|
运转操作信号 |
数字操作器 |
可由RUN、STOP键执行 |
|
|
外部端子 |
2线式(FWD/STOP、REV/STOP、RUN/STOP、FWD/REV) / 3线式运转
寸动运转，串行通信埠(RS-485) |
|
|
智能型输入端子 |
8段可预设速度切换，第一/第二加减速时间切换
禁止加减速，外部输出遮断b.b.，外部计数器
递增/递减频率端子设定，寸动运转，8段可程序运行 |
|
|
智能型输出端子 |
运转中，频率到达输出，零速指示
计数到达输出，过转矩，外部输出遮断b.b.中
低电压，操作模式，故障指示，驱动器准备完成 |
|
|
模拟信号输出 |
对应实际输出频率或输出电流 |
|
|
故障信号接点 |
交流驱动器故障时接点"ON" (一个"C"接点的继电器或开集极输出) |
|
|
内建功能 |
输出频率上下限设定，瞬间停电再起动，异常故障再起动
S曲线加减速时间设定，自动稳压输出调节
外部异常故障 ，异常重置，异常记录
参数锁定及锁定，电源起动运转锁定 禁止反转
过电流失速防止，过电压失速防止 |
|
|
保护功能 |
过电压，过电流，低电压，外部异常中断输入，电机过负载
接地过电流，驱动器过负荷，驱动器过热 |
|
|
数字操作器 |
内含6个功能键，4位数的7段LED显示器，4个状态指示LED灯
频率设定电位器，显示实际输出频率、输出电流、使用者自定单位
可设定频率，参数浏览及修改设定及参数锁定，异常故障显示 可执行运转、停止、重置、正转/反转 |
|
|
环
境 |
操作环境温度 |
-10℃～+40℃(无结露、结冻) |
|
|
储存温度 |
-20℃～+60℃ |
|
|
操作环境湿度 |
90％RH以下无结露 |
|
|
安装高度 |
高度1000m以下，无腐蚀性气体、液体、粉尘 |
|
|
振动 |
20HZ以下9.80665m/s2(1G)，20～50HZ5.88m/s2(0.6G) |
|
