 AKC-11 静态扭矩传感器 |
|
|
| AKC-11 静态扭矩传感器 |
· 电阻应变式原理，精度高，性能稳定可靠。
· 低量程扭矩测量，安装使用方便。

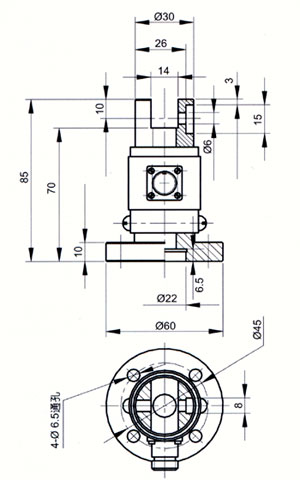

· 一端为键（通槽）连接，一端为法兰盘连接。
· 适用于静态扭矩测量。
|
主 要 技 术 指 标 |
|
测量范围 |
AKC-11 |
0～0.5,1,2,5,10,20,50,100 |
Nm |
|
|
|
输出灵敏度 |
1.0～2.0 |
mV/V |
|
直线度L |
±0.1; ±0.3; ±0.5 |
%F.S |
|
滞后H |
±0.1; ±0.3; ±0.5 |
%F.S |
| 重复性R |
±0.1; ±0.3; ±0.5 |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.1 |
%F.S/10 ℃ |
|
激励电压 |
12～18 |
VDC |
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
输入电阻 |
700±10/350±10 |
Ω |
|
输出电阻 |
700±5/350±5 |
Ω |
|
零点输出 |
0～±1 |
%F.S |
|
安全过负荷率 |
120 |
%F.S |
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
| 输入（电源）正端 |
1 |
红 |
| 输出信号正端 |
2 |
黄 |
| 输出信号负端 |
3 |
白 |
| 输入（电源）负端 |
4 |
蓝 |
| 若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | |
| 2012-11-20 |
|
|
|
