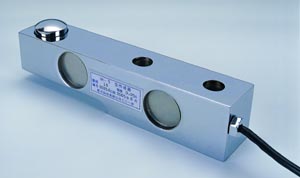

· 弹性体为剪切或弯曲悬臂梁结构，外形高度低，结构强度高。用于拉伸力或压缩力测量，抗偏、抗侧向力强。
· 防尘密封，量程范围广，精度高，性能稳定可靠，安装使用方便。
· 拉式或压式承载。
· 适用于电子秤、衡器等各种测力/称重的工业自动化测量控制系统。
|
主 要 技 术 指 标 |
|
测量范围 |
BK-5A |
0～1,2,3,5,10 |
t |
|
|
|
输出灵敏度 |
1.5～2.0 |
mV/V |
|
直线度L |
±0.02; ±0.05; |
%F.S |
|
滞后H |
±0.02; ±0.05; |
%F.S |
|
重复性R |
±0.02; ±0.05; |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.05 |
%F.S/10 ℃ |
|
输出温度影响 |
±0.05 |
%F.S/10 ℃ |
|
激励电压 |
12 |
VDC |
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
输入电阻：钢质 |
380±5 |
Ω |
|
铝质 |
400±5 |
Ω |
|
输出电阻 |
350±2/350±5 |
Ω |
|
零点输出 |
0～±1 |
%F.S |
|
安全过负荷率 |
120 |
%F.S |
 |
 |

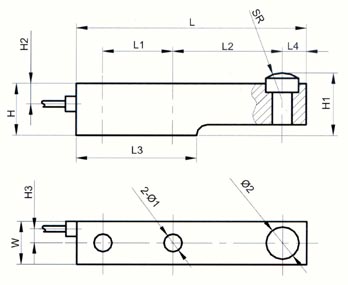

| 量程(t) |
L |
L1 |
L2 |
L3 |
L4 |
H |
H1 |
H2 |
H3 |
W |
2-ø1 |
ø2 |
SR |
| 1,2,3 |
210 |
64 |
100 |
110 |
22 |
48 |
58 |
19 |
13 |
40 |
ø16.5
通孔 |
ø30 |
SR25 |
| 5 |
236 |
66 |
124 |
118 |
25 |
65 |
77 |
25 |
16 |
50 |
ø22.5
通孔 |
ø24 |
SR18螺
纹压头 |
| 10 |
280 |
82 |
140 |
140 |
33 |
83 |
104 |
32 |
20 |
60 |
ø28
通孔 |
ø50 |
SR34 | |
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
| 输入（电源）正端 |
1 |
红 |
| 输出信号正端 |
2 |
黄 （绿） |
| 输出信号负端 |
3 |
白 |
| 输入（电源）负端 |
4 |
蓝 |
| 屏蔽 |
/ |
黑 |
| 若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | |
