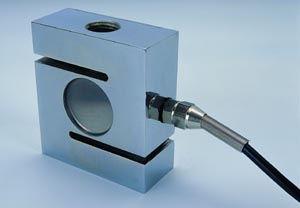

 BK-2FB S型测力/称重传感器 |
|
|
| BK-2FB S型测力/称重传感器 |
· 弹性体为双连孔或剪切S梁结构，结构紧凑，用于拉伸力和压缩力测量，抗侧向力强。
· 精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装使用方便。
· 拉压式承载。
· 适用于各种拉压力测试、电子秤及工业自动化测量控制系统。
|
主 要 技 术 指 标 |
|
测量范围 |
BK-2FB |
0～1.5,2,2.5,3.5,10 |
t |
|
|
|
输出灵敏度 |
1.5～2.0 |
mV/V |
|
直线度L |
±0.02; ±0.05 |
%F.S |
|
滞后H |
±0.02; ±0.05 |
%F.S |
|
重复性R |
±0.02; ±0.05 |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.05 |
%F.S/10 ℃ |
|
输出温度影响 |
±0.05 |
%F.S/10 ℃ |
|
激励电压 |
12 |
VDC |
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
输入电阻：钢质 |
380±5 |
Ω |
|
铝质 |
400±5 |
Ω |
|
输出电阻 |
350±2/350±5 |
Ω |
|
零点输出 |
0～±1 |
%F.S |
|
安全过负荷率 |
120 |
%F.S |
 |
 |

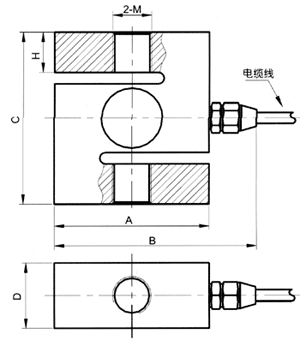

| 量程(t) |
A |
B |
C |
D |
H |
2-M |
| 1.5,2,2.5,3 |
80 |
105 |
90 |
34 |
21 |
M20X2-6H |
| 5 |
104 |
130 |
120 |
44 |
32 |
M30X2-6H |
| 10 |
120 |
145 |
150 |
50 |
42 |
M36X2-6H | |
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
| 输入（电源）正端 |
1 |
红 |
| 输出信号正端 |
2 |
黄 |
| 输出信号负端 |
3 |
白 |
| 输入（电源）负端 |
4 |
蓝 |
| 屏蔽 |
/ |
黑 |
| 若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | |
| 2012-11-20 |
|
|
|
