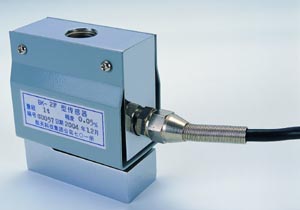

 BK-2FA S型测力/称重传感器 |
|
|
| BK-2FA S型测力/称重传感器 |
· 弹性体为双连孔或剪切S梁结构，结构紧凑，用于拉伸力和压缩力测量，抗侧向力强。
· 精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装使用方便。
· 拉压式承载。
· 适用于各种拉压力测试、电子秤及工业自动化测量控制系统。
|
主 要 技 术 指 标 |
|
测量范围 |
BK-2FA |
0～10,20,30,40,50,60,80,100,150,200,300,500,600,800,1000 |
kg |
|
|
|
输出灵敏度 |
1.5～2.0 |
mV/V |
|
直线度L |
±0.02; ±0.05 |
%F.S |
|
滞后H |
±0.02; ±0.05 |
%F.S |
|
重复性R |
±0.02; ±0.05 |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.05 |
%F.S/10 ℃ |
|
输出温度影响 |
±0.05 |
%F.S/10 ℃ |
|
激励电压 |
12 |
VDC |
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
输入电阻：钢质 |
380±5 |
Ω |
|
铝质 |
400±5 |
Ω |
|
输出电阻 |
350±2/350±5 |
Ω |
|
零点输出 |
0～±1 |
%F.S |
|
安全过负荷率 |
120 |
%F.S |
 |
 |

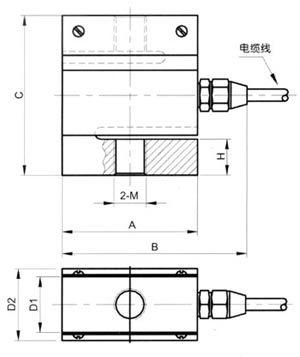

| 量程(kg) |
A |
B |
C |
D1 |
D2 |
2-M |
H |
10,20,30,40
50,60,80 |
60 |
85 |
63 |
20 |
33 |
M10-6H |
13 |
100,150,200
300,500,600
800,1000 |
67 |
95 |
80 |
28 |
38 |
M16X1.5-6H |
18 | |
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
| 输入（电源）正端 |
1 |
红 |
| 输出信号正端 |
2 |
黄 |
| 输出信号负端 |
3 |
白 |
| 输入（电源）负端 |
4 |
蓝 |
| 屏蔽 |
/ |
黑 |
| 若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | |
