 BK-1B 柱式测力/称重传感器 |
|
|
| BK-1B 柱式测力/称重传感器 |
· 弹性体为柱式、筒式、柱环式结构，用于拉伸力和压缩力测量，抗偏、抗侧向力强。
· 全密封结构，量程范围广，性能稳定可靠，安装使用方便。
· 拉压式承载。
· 适用于各种测力/称重的工业自动化测量控制系统。
|
主 要 技 术 指 标 |
|
测量范围 |
BK-1B |
0～5,8,10,15,20,25,30,40,50 |
t |
|
|
|
输出灵敏度 |
1.5～2.0 |
mV/V |
|
直线度L |
±0.05; ±0.1 |
%F.S |
|
滞后H |
±0.05; ±0.1 |
%F.S |
|
重复性R |
±0.05; ±0.1 |
%F.S |
|
工作温度 |
-10～+60 |
℃ |
|
温度补偿范围 |
室温～+60 |
℃ |
|
零点温度影响 |
±0.05; ±0.1 |
%F.S/10 ℃ |
|
输出温度影响 |
±0.05; ±0.1 |
%F.S/10 ℃ |
|
激励电压 |
12 |
VDC |
|
绝缘电阻 |
2000 |
MΩ/100VDC |
|
输入电阻：钢质 |
380±5/760±5 |
Ω |
|
铝质 |
400±5/790±5 |
Ω |
|
输出电阻 |
350±5/700±5 |
Ω |
|
零点输出 |
0～±1 |
%F.S |
|
安全过负荷率 |
120 |
%F.S |
 |
 |

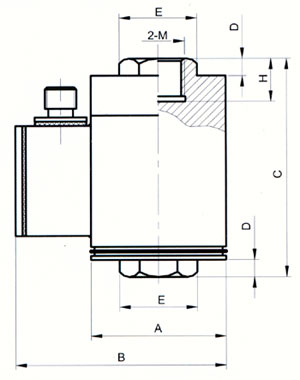

| 量程(t) |
A |
B |
C |
D |
E |
2-M |
H |
| 5,8 |
ø78 |
115 |
130 |
10 |
45 |
M30X2-6H |
25 |
| 10,15 |
ø88 |
125 |
150 |
14 |
53 |
M36X2-6H |
30 |
| 20,25 |
ø98 |
140 |
186 |
14 |
63 |
M45X3-6H |
35 |
| 30 |
ø108 |
147 |
186 |
21 |
72 |
M48X3-6H |
40 |
| 40,50 |
ø118 |
162 |
230 |
27 |
85 |
M56X3-6H |
50 | |
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
| 输入（电源）正端 |
1 |
红 |
| 输出信号正端 |
2 |
蓝 |
| 输出信号负端 |
3 |
白 |
| 输入（电源）负端 |
4 |
黄 |
| 屏蔽 |
/ |
黑 |
| 若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。 | |
