湿度测量和控制在HVAC/BMS暖通领域的应用越来越广泛，在智能楼宇的供暖、制冷以及换新风过程中，精确测量温湿度可以实现舒适的环境同时实现节能的目的，作为控制依据，温湿度变送器的精确性要求越来越高。ROTRONIC的M系列暖通温湿度、露点变送器是用户的理想选择。
新的ROTRONIC M系列变送器是基于HygroClip技术的温湿度一体化变送器。输出信号可为：0…1 V, 0…5 V, 0…10 V, 0…20 mA 或 4…20 mA。
M系列包含三种型号，每种型号有不同特征适于不同的应用场合。
M1 应用固定探头的温湿度变送器，应用基于数字技术的电路
M2 应用互换型HygroClip探头的温湿度变送器
M3 应用互换型HygroClip探头，输出湿度学参数如露点、焓、混合比等，
是有价格优势的多参数变送器。

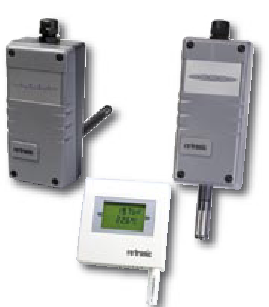

M1 固定探头温湿度变送器
 M1 主要特点
• 优秀的长期稳定性
• 高精度±1.5%RH，±0.3℃
• 固定探头
• 数字技术
• 宽量程0…100%RH, –40…70℃
••应用手持仪表调整
• 电压电流输出
••不锈钢网防护污染和高风速（20m/s）
• 壁挂型，管道型：IP65
• 墙面型：IP20
|
M1指标 |
描述 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
探头 |
一体式 |
M |
1 |
|
|
|
|
|
|
|
|
|
电气连接 |
2线制4…20mA |
|
|
2 |
|
|
|
|
|
|
|
|
|
12…35VDC/24VAC,3/4线 |
|
|
3 |
|
|
|
|
|
|
|
|
安装 |
管道 （探头长52mm） |
|
|
|
D |
|
|
|
|
|
|
|
|
壁挂（IP65,探头长207mm） |
|
|
|
W |
|
|
|
|
|
|
|
|
墙面（IP20,探头长38mm） |
|
|
|
S |
|
|
|
|
|
|
|
信号输出 |
0…20 mA |
|
|
|
|
1 |
|
|
|
|
|
|
|
4…20 mA |
|
|
|
|
2 |
|
|
|
|
|
|
|
0…1 V |
|
|
|
|
3 |
|
|
|
|
|
|
|
0…5 V |
|
|
|
|
4 |
|
|
|
|
|
|
|
0…10 V |
|
|
|
|
5 |
|
|
|
|
|
|
输出参数 |
温湿度 |
|
|
|
|
|
H |
T |
|
|
|
|
|
单湿度 |
|
|
|
|
|
H |
X |
|
|
|
|
|
单温度 |
|
|
|
|
|
X |
T |
|
|
|
|
输出量程 |
0...50℃ / 0...100 %RH |
|
|
|
|
|
|
|
- |
1 |
|
|
|
10...40℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
2 |
|
|
|
-40...60℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
3 |
|
|
|
-30...70℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
4 |
|
|
|
-40...85℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
5 |
|
|
|
0...100℉ / 0...100 %RH |
|
|
|
|
|
|
|
|
6 |
|
|
显示 |
液晶（仅M13S） |
|
|
|
|
|
|
|
|
|
D |
|
|
无显示 |
|
|
|
|
|
|
|
|
|
X |
注：由于M1*S系列尺寸小巧，当输出电流信号时，不可避免地要产生自热，为了避免它造成的温度测量不准确，补偿技术已经设计在电路里，但需要在安装完成后，通电工作30-60分钟才可能获得较高的测量精度。

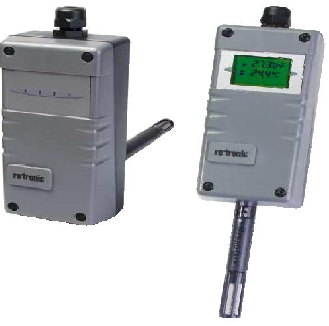

M2 互换探头温湿度变送器
 M22 / M23 主要特点
• 互换探头，维护时间只需几秒钟
• 优秀的长期稳定性
• 高精度±1.5%RH，±0.3℃
• 数字技术
• 宽量程0…100%RH, –40…70℃ / –30…60℃（带显示）
• 应用手持仪表调整
• 电压电流输出
• 不锈钢网防护污染和高风速（20m/s）
• 壁挂型，管道型：防护等级IP65
M2订购信息,探头必须单独订购
|
M2指标 |
描述 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
探头 |
互换式 |
M |
2 |
|
|
|
|
|
|
|
|
|
电气连接 |
2线制4…20mA |
|
|
2 |
|
|
|
|
|
|
|
|
|
12…35VDC/24VAC,3/4线 |
|
|
3 |
|
|
|
|
|
|
|
|
安装 |
管道 （探头长100mm） |
|
|
|
D |
|
|
|
|
|
|
|
|
壁挂（探头长250mm） |
|
|
|
W |
|
|
|
|
|
|
|
信号输出 |
0…20 mA |
|
|
|
|
1 |
|
|
|
|
|
|
|
4…20 mA |
|
|
|
|
2 |
|
|
|
|
|
|
|
0…1 V |
|
|
|
|
3 |
|
|
|
|
|
|
|
0…5 V |
|
|
|
|
4 |
|
|
|
|
|
|
|
0…10 V |
|
|
|
|
5 |
|
|
|
|
|
|
输出参数 |
温湿度 |
|
|
|
|
|
H |
T |
|
|
|
|
输出量程 |
0...50℃ / 0...100 %RH |
|
|
|
|
|
|
|
- |
1 |
|
|
|
10...40℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
2 |
|
|
|
-40...60℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
3 |
|
|
|
-30...70℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
4 |
|
|
|
-40...85℃ / 0...100 %RH |
|
|
|
|
|
|
|
|
5 |
|
|
|
0...100℉ / 0...100 %RH |
|
|
|
|
|
|
|
|
6 |
|
|
显示 |
液晶（仅M23） |
|
|
|
|
|
|
|
|
|
D |
|
|
无显示 |
|
|
|
|
|
|
|
|
|
X |
M2配套探头，HygroClip S
标准温湿度模块，不锈钢网防护污染和高风速（20m/s）
尺寸： Ф 15 x 100mm
防护： IP65
测量范围： –40…85℃，0…100%RH
精度： ±1.5%RH，±0.3℃（23℃）
订货代码
HygroClip S
探头延长线
可将探头延伸到1-5米
订货代码
MOK-01-DAT05 1米
MOK-02-DAT05 2米
MOK-05-DAT05 5米
M3 露点/混合比多参数变送器
M3 主要特点
• 露点、混合比、焓输出
• 互换探头，维护时间只需几秒钟
• 优秀的长期稳定性
• 高精度±1.5%RH，±0.3℃
• 数字技术
• 宽量程0…100%RH, –40…70℃ / –30…60℃（带显示）
• 应用手持仪表调整
• 电压电流输出
• 不锈钢网防护污染和高风速（20m/s）
• 壁挂型，管道型：IP65
• RS485/RS232接口
M3典型订购代码，详细订购信息见选型表,探头必须单独订购
|
订购代码 |
描述 |
供电和输出方式 |
应用 |
|
M33D2TC-4XW02 |
管道安装 温度：–30…70℃=4…20mA ,
露点： 0…25℃=4…20mA |
12V…35VDC/24VAC
3/4线制 |
干燥过程
等 |
|
M33D2TC-4XW09 |
管道安装 温度：–30…70℃=4…20mA
露点： -25…25℃=4…20mA |
|
M33D2TC-4XW54 |
管道安装 温度： –30…70℃=4…20mA ,
混合比：0…100g/kg=4…20mA |
|
M33W2TC-4XW0B |
壁挂安装 温度：–30…70℃=4…20mA
露点： -50…50℃=4…20mA |
|
M33D2TC-4DW02 |
管道安装带液晶显示
温度：–30…70℃=4…20mA
露点： 0…25℃=4…20mA |
|
