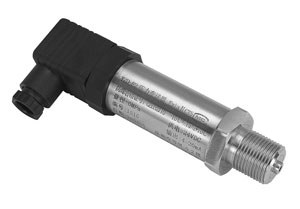

· 本安型防爆压力变送器，防爆标志为：ExibⅡCT5
· 防爆合格证号：CE032110；与重复使用式安全限能器或齐纳式安全栅KAS902i+配套使用。
· 符合GB3836.1-2000 《爆炸性气体环境用防爆电气设备第1部分：通用要求》。
· 符合GB3836.4-2000 《爆炸性气体环境用防爆电气设备第4部分：本质安全型"i"》规定。
· 结构材料：1Cr18Ni9Ti,敏感元件膜片材料316不锈钢。
· 测量介质可以是与结构材料兼容的气体、液体。
|
主 要 技 术 指 标 |
|
|
测量范围 |
YZD-F2 |
表压 |
0～17,35 |
kPa |
|
|
|
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
|
绝压 |
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
|
输出信号 |
4～20mA（二线制） |
|
|
|
准确度等级 |
0.2; 0.5 |
|
|
|
基本误差 |
±0.2; ±0.5 |
%F.S |
|
|
回程误差 |
±0.16; ±0.4 |
%F.S |
|
|
工作温度范围 |
-10～+60 |
℃ |
|
|
温度补偿范围 |
0～+60 |
℃ |
|
|
储存温度范围 |
-25～+125 |
℃ |
|
|
零点温度影响 |
±0.02 |
%F.S/ ℃ |
|
|
输出温度影响 |
±0.03 |
%F.S/ ℃ |
|
|
激励电压 |
12～36 |
VDC |
|
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
|
安全过负荷率 |
150 |
%F.S |
|

|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
|
输入（电源）正端 |
1 |
红 |
|
输出信号正端 |
2 |
绿 |
|
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准。 | |
