选用国外进口扩散硅压力芯片作敏感元件，性能稳定可靠，抗过载能力强。灵敏度高，精度高，体积小，重量轻，安装使用方便。广泛用于石油、化工、冶金、电力、航空、航天、轻工、水文地质等国民经济领域的各种气体、液压的压力、液体测量和控制。

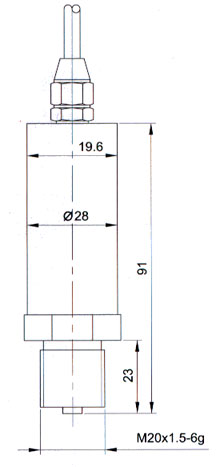

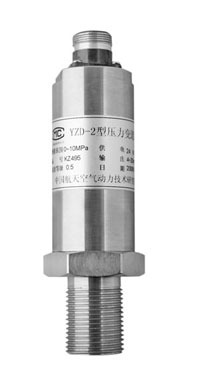

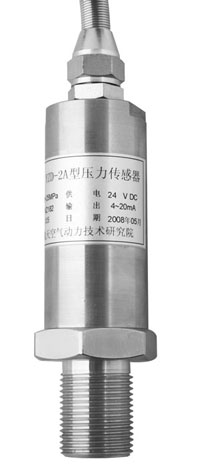

YZD-2 通用型压力变送器
· 外形尺寸小巧，适合安装环境特殊场合，4-20mA两线制输出。
· 适用于气体、液体的正压、负压和绝压的测量和控制。
|
主 要 技 术 指 标 |
|
测量范围 |
YZD-2A |
表压 |
0～2.5,7（注） |
kPa |
|
0～17,35 |
kPa |
|
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
绝压 |
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
输出信号 |
0～5V（三线制）;4～20mA（二线制） |
|
|
准确度等级 |
0.2, 0.5 |
|
|
基本误差 |
±0.2; ±0.5 |
%F.S |
|
回程误差 |
±0.16; ±0.4 |
%F.S |
|
工作温度范围 |
-10～+60 |
℃ |
|
温度补偿范围 |
0～+60 |
℃ |
|
存储温度范围 |
-25～+125 |
℃ |
|
零点温度影响 |
±0.2 |
%F.S/ ℃ |
|
输出温度影响 |
±0.3 |
%F.S/ ℃ |
|
激励电压 |
12～36 |
VDC |
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
安全过负荷率 |
150 |
%F.S |
|
注：测量介质为干燥、非腐蚀性气体。

|
主 要 技 术 指 标 |
|
测量范围 |
YZD-2B |
表压 |
0～2.5,7（注） |
kPa |
|
0～17,35 |
kPa |
|
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
绝压 |
0～0.1,0.2,0.7,1.7,3.5,7,35 |
MPa |
|
输出信号 |
0～5V（三线制）;4～20mA（二线制） |
|
|
准确度等级 |
0.2, 0.5 |
|
|
基本误差 |
±0.2; ±0.5 |
%F.S |
|
回程误差 |
±0.16; ±0.4 |
%F.S |
|
工作温度范围 |
-10～+60 |
℃ |
|
温度补偿范围 |
0～+60 |
℃ |
|
存储温度范围 |
-25～+125 |
℃ |
|
零点温度影响 |
±0.2 |
%F.S/ ℃ |
|
输出温度影响 |
±0.3 |
%F.S/ ℃ |
|
激励电压 |
12～36 |
VDC |
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
安全过负荷率 |
150 |
%F.S |
|
注：测量介质为干燥、非腐蚀性气体。

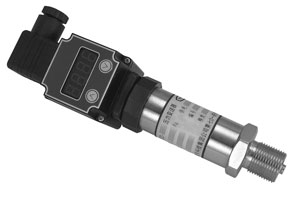

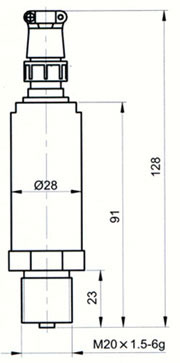

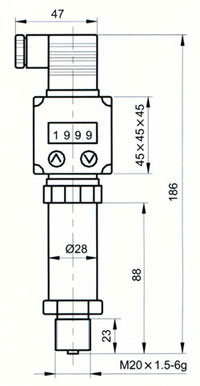

YZD-2L
· 4位LED/LCD 数码显示，可显示－1999～9999
· 显示单元压降4.5V，3mA即可点亮。
· 赫斯曼接插件引线
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
|
输入（电源）正端 |
1 |
红 |
|
输出信号正端 |
2 |
绿 |
|
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准。 | |

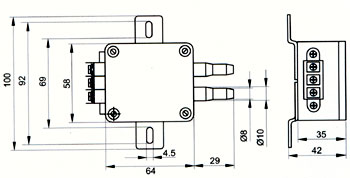

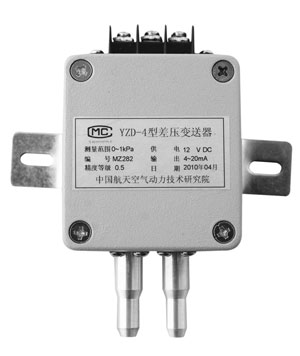

· 用于电力系统，干燥、非腐蚀性气体的差压测量控制，胶管快装接口，特有的安装支架，安装固定使用方便。多种信号输出形式。
· 测量介质为干燥、非腐蚀性气体。
|
主 要 技 术 指 标 |
|
|
测量范围 |
YZD-4 |
表压 |
0～2.5,7,35 |
kPa |
|
|
|
|
绝压 |
0～0.1,0.2 |
MPa |
|
|
输出信号 |
0～5V（三线制） 4～20mA（二线制） |
|
|
|
准确度等级 |
0.5 |
|
|
|
基本误差 |
±0.5 |
%F.S |
|
|
回程误差 |
±0.4 |
%F.S |
|
|
工作温度范围 |
-10～+60 |
℃ |
|
|
温度补偿范围 |
0～+60 |
℃ |
|
|
存储温度范围 |
-25～+125 |
℃ |
|
|
零点温度影响 |
±0.2 |
%F.S/ ℃ |
|
|
输出温度影响 |
±0.3 |
%F.S/ ℃ |
|
|
激励电压 |
12～36 |
VDC |
|
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
|
安全过负荷率 |
150 |
%F.S |
|

|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
|
|
3线 |
2线 |
3线 |
2线 |
|
输入（电源）正端 |
1 |
1 |
红 |
红 |
|
输出信号正端 |
2 |
2 |
绿 |
绿 |
|
输出信号负端 |
4 |
/ |
白 |
/ |
|
输入（电源）负端 |
4 |
/ |
黑 |
/ |
|
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准。 | |

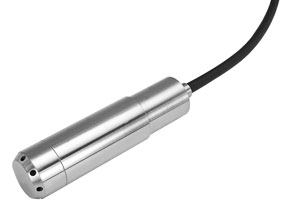

· 投入式液位变送器，用于非腐蚀性液体深度测量。导气电缆连接。
· YZD-5A一体式结构，放大器与压力探头一体。

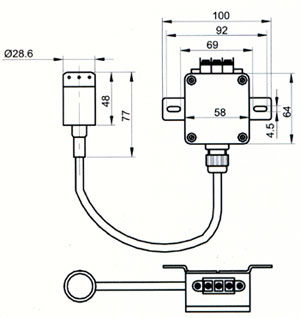

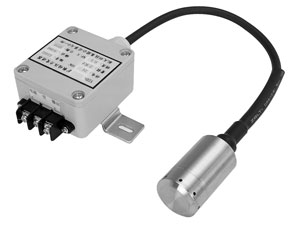

· YZD-5B分体式结构，带接线盒。
|
主 要 技 术 指 标 |
|
|
测量范围 |
YZD-5A |
0～1,2,3,7,10,30,50 |
mH2O |
|
|
|
|
|
输出信号 |
4～20mA（二线制） |
|
|
|
准确度等级 |
0.5 |
|
|
|
基本误差 |
±0.5 |
%F.S |
|
|
回程误差 |
±0.4 |
%F.S |
|
|
工作温度范围 |
0～+70 |
℃ |
|
|
温度补偿范围 |
0～+70 |
℃ |
|
|
存储温度范围 |
-25～+125 |
℃ |
|
|
零点温度影响 |
±0.2 |
%F.S/ ℃ |
|
|
输出温度影响 |
±0.3 |
%F.S/ ℃ |
|
|
激励电压 |
12～36 |
VDC |
|
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
|
安全过负荷率 |
150 |
%F.S |
|
|
主 要 技 术 指 标 |
|
|
测量范围 |
YZD-5B |
0～1,2,3 |
mH2O |
|
|
|
|
|
输出信号 |
4～20mA（二线制） |
|
|
|
准确度等级 |
0.5 |
|
|
|
基本误差 |
±0.5 |
%F.S |
|
|
回程误差 |
±0.4 |
%F.S |
|
|
工作温度范围 |
0～+70 |
℃ |
|
|
温度补偿范围 |
0～+70 |
℃ |
|
|
存储温度范围 |
-25～+125 |
℃ |
|
|
零点温度影响 |
±0.2 |
%F.S/ ℃ |
|
|
输出温度影响 |
±0.3 |
%F.S/ ℃ |
|
|
激励电压 |
12～36 |
VDC |
|
|
绝缘电阻 |
1000 |
MΩ/100VDC |
|
|
安全过负荷率 |
150 |
%F.S |
|
|
电 气 连 接 方 式 |
|
连接方式 |
插头座号 |
导线颜色 |
|
输入（电源）正端 |
1 |
红 |
|
输出信号正端 |
2 |
绿 |
|
若插头座号、导线颜色发生变化时，请以传感器检定合格证书为准。 |
|
