五、仪表接线及安装方法：

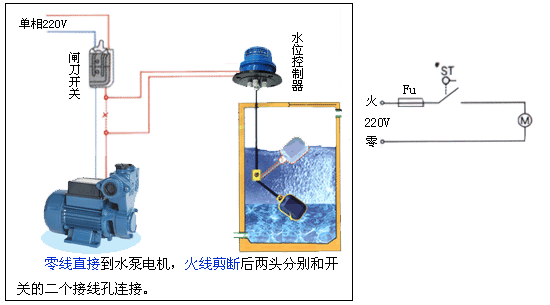

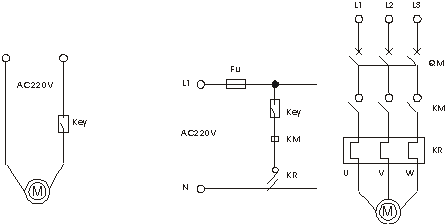

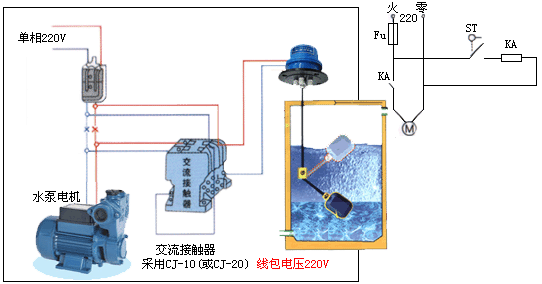

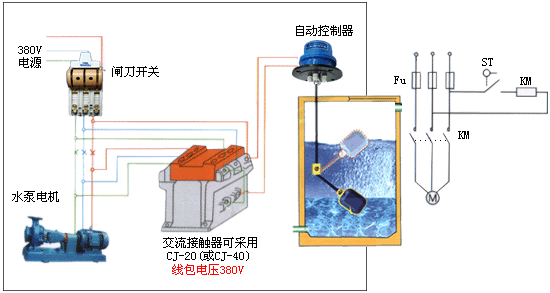

1KW及1KW以下的单相泵，可将Key浮动开关直接串联在电路中（图1）。1KW以上的泵，可将Key浮动开关串联在电控箱的控制电路中（图2）。液位的控制高度是由电缆在液体中的长度及重锤在电缆的位置决定的。固定重锤的方法是，先将重锤从非喇叭口一端的卡环拆下，将其套在电缆的适当位置上，再将电缆从重锤喇叭口一端穿入，套在电缆上的卡环就限定了重锤的位置。最后将电缆在容器外的适当处固定。
供液时，接黑、蓝色线，低液位时开关接通， 排液时，接黑、棕色线，高液位时开关接通，
高液位时开关断开（图3） 低液位时开关断开（图4）
安装注意事项

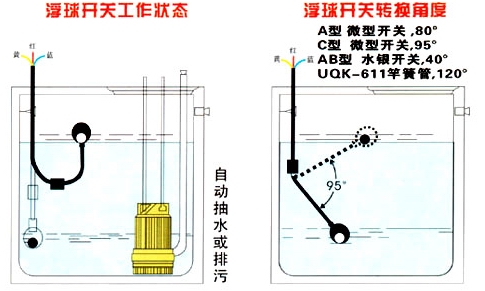

1． ① 使用黑色和蓝色的电线：浮球在上液位时，接点是不通的状态。浮球在下液位时，接点是接通的状态。
② 使用黑色和棕色的电线：浮球在上液位时，接点是接通的状态。浮球在下液位时，接点是不通的状态。

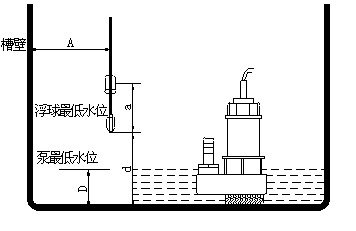

2．浮球动作长度a必须小于槽壁与电缆距离A，浮球控制最低水位d必须大于水位D。 见下图：

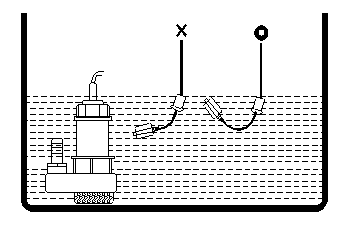

3．安装位置与流入口应保持适当距离以免浮球开关被入水口吸入。

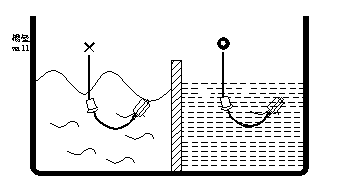

4．安装位置与流入口应保持适当距离以免被水冲击造成感应不正确，
若无法避免时可加装防护管改善。见下图：
5．安装前应考虑液体比重。
六、应用：
1、水电行业：集水井、清水井、顶盖排水、生活水塔、贮水池、前池的水位控制与报警；
2、给排水行业：自来水厂的混合池、砂石过滤池、沉淀池、取水口、贮水池、水塔的水位报警与控制；
3、污水处理厂的消化池初沉池、平衡池、污水池、曝汽池、栏污格栅、浓缩池的水位控制与报警。
4、污水处理厂的贮水池的Key自动控制过程；
▲供液时，接黑、蓝色线，低液位时开关接触，高液位时开关断；
▲排液时，接黑、棕色线，高液位时开关按常、低液位时开关断。

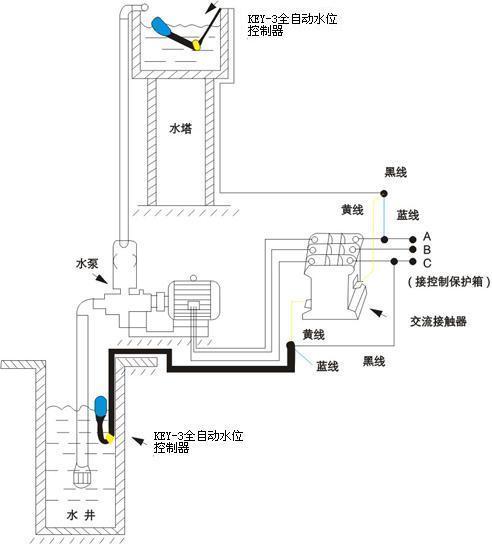

应用举例：下图采用两套KEY-3型全自动水位控制器串连式来控制一台三相水泵，这样连接即可以保证水塔自动供水，又可以防止水井中水源不足而损坏水泵设备。
