 一. 产品用途

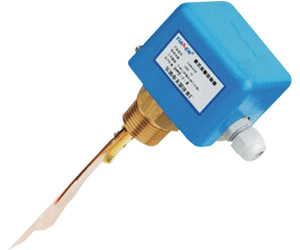

本产品是一种自动控制和保护装置。随着管道中流量的变化而使电路闭合或断开的一种磁动开关。对管道水流作二位或控制式报警。本产品适用于水冷却系统或其他流体回路。
二. 主要技术指标
电气性能：单刀双掷开关工作状态：流量上升至上切换值时，接线端子0-cb接通；流量下降至下切换值，0-ck接通。
环境温度:-25-+50°C 设定值范围:20-200L/min
耐压: 1.6 MPa
触点容量：DC220V±10% 3A
单位：L/min
规格:
| 型号 |
管道与靶号
配合 |
常开流量范围 |
切换差 |
重复性
误差 |
| 上限 |
下限 |
| LKB-01 |
1" |
1# |
48 |
20 |
5 |
1.1 |
| 1?" |
1# |
100 |
34 |
10 |
2.6 |
| 1?" |
1# |
160 |
65 |
14 |
3.8 |
| 2" |
1# |
280 |
120 |
15 |
6.4 |
| 2?" |
1# |
550 |
210 |
18 |
|
| 3" |
1# |
750 |
380 |
20 |
|
| 2" |
2# |
140 |
40 |
10 |
4.0 |
| 2?" |
2# |
340 |
110 |
15 |
|
| 3" |
2# |
470 |
180 |
18 |
|
| 4" |
2# |
920 |
350 |
20 |
|
| 3" |
3# |
220 |
115 |
20 |
|
| 4" |
3# |
590 |
210 |
20 |
|
| 5" |
3# |
1200 |
380 |
40 |
|
| 6" |
3# |
1800 |
550 |
80 |
|
注:1-序号6～14为参考规格 2-设定值为下切换值

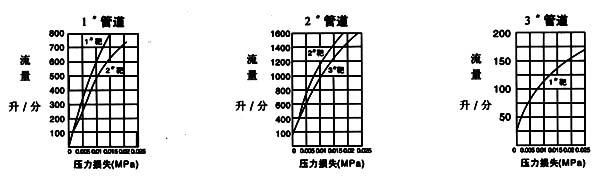

三-压力损失特性：
四- 外形及安装尺寸
五-安装：
将控制器旋紧在管道专用接口上。
介质流动方向与外壳上箭头方向一至。
控制器靶与介质流动方向垂直。
控制器前需要10倍管道直径长度的导向直通道。
打开控制器罩壳，按接线图接线，然后装好罩壳。 |
