 概述
注：流量计法兰规格执行GB/T9115.1～9115.4-2000 系列标准，管道式可根据用户需要生产DN6、DN8、DN10 等小口径流量计。
产品种类及适用领域

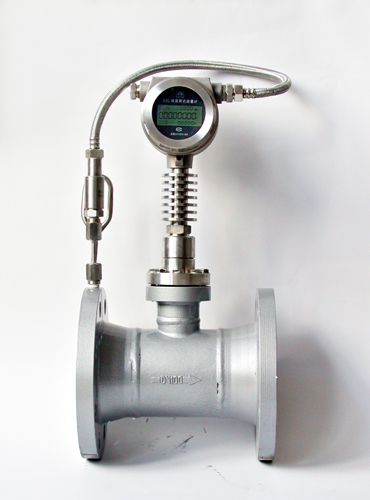

RSDC动差式智能流量计是在传统靶式流量计测量原理的基础上，充分利用其最优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，它既具有传统靶式、孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的特点，广泛使用于石油、化工、能源、食品、环保、水利等各个领域。
从其使用后的效果上看，RSDC动差式智能流量计具有极为广阔的适用性。
即：
•适用于各种管径：从Φ15～Φ2000mm 至更大
•适用于高低温介质：从-196℃～+450℃
•适用于高压力工况：从0～42Mpa（表压）
2）产品特点
•能准确测量各种常温、高温、低温工况下的液体、气体、蒸汽，粘稠介质及各种流体介质的流量
•灵敏度极高，能测量超小流量，其可测量低流速为0.08m/s
•无可动部件，使用安全可靠
•计量准确，精度高，总量测量可达0.2%
•测量范围宽，最大测量范围可达1∶30
•重复性好，一般为0.1～0.08%，测量快速
•压力损失小，仅为标准孔板的1/2△P 左右
•可采用干式标定方法，即法码挂重法
•可根据实际需要更换受力元件来改变测量流量范围
•能在线直读示值，又能运传发信
•安装简单方便，极易维护
主要技术指标表
|
被测介质 |
液体；气体；蒸汽 |
|
公称口径 |
管道式15～300mm |
夹装式15～600mm |
插入式100～2000mm |
|
公称压力 |
0.6～42MPa |
0.6～42MPa |
0.6～42MPa |
|
介质温度 |
-20℃～70℃（常温型） -196℃～+450℃(高低温型) |
|
精确度 |
±0.2% |
±0.5% |
±1.0% |
±1.5% |
±2.5% |
|
范围度 |
1：3 |
1：5 |
1：10 |
1：10(气体) |
1：10(蒸汽) |
|
补偿型式 |
温度补偿；压力补偿 |
|
重复性 |
0.1%～0.08% |
|
供电电源 |
机内置3.6V锂电池；外供电源24VDC；220VAC（仅用于分体数码管显示） |
|
输出形式 |
现场显示读值；4～20mA(两线制)；脉冲；0～10V；RS232/RS485(可选)；哈特协议 |
|
测量管材料 |
碳钢；304；316L；亦可根据用户要求提供 |
|
防爆标志 |
本安型（ExiallCT4）隔爆型（ExdllCT4） |
|
防护等级 |
IP65；IP67；IP68 |
|
|
|
|
|
|
|
|
|
产品分类形式及型号说明
RSDC动差式智能流量计主要分以下类别和形式：
1）类别：
•液体流量计：常温及高温
•气体流量计：普通常温及高温
•蒸汽流量计：饱和蒸汽及过热蒸汽
２）形式及相应规格
•管道式：管锥螺纹式，相应规格DN15～DN80(mm)
管道法兰式：相应规格DN15～DN300(mm)
•夹装式：相应规格 DN15～DN600(mm)
•插入式：相应规格 DN100～DN2000(mm)
•插入式分固定式、可伸缩在线可拆装式
|
