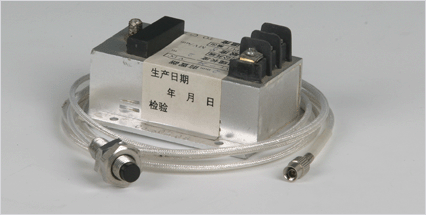

 S T—2型电涡流传感器是ST-1的基础上集广大用户多年应用实践的要求设计而成的。由于选用了新型进口原料，因此探头部分具有高强度、耐高温，耐压，耐油，耐水浸泡及耐化学腐蚀等突出优点，使传感器满足更多用户的需要，从而得到更广泛的应用。
为了进一步提高传感器使用的可靠性，其电缆全部采用耐温防腐蚀的聚四氟乙稀高频电缆。并且配备了高质量的接插件。传感器的前置放大器选用了先进的元器件，使得传感器在其全部的线性范围内，其温度特性和稳定性也很理想。因此，S T—2型电涡流传感器是—种高质量、高可靠性的产品。
 用途：
用于测量汽轮发电机的振动，位移和机壳与转子间的胀差，并通过电压变换器与计算机或仪表接口相连进行旋转机械监测；还可用于蒸汽机、燃汽机、压缩机，发电机组，各种离心机械，往复运动机械的振动量、位移量和磨损的测量。被广泛用于能源、化工、医学、汽车、冶金、机器制造、军工、科研教学等诸多领域。
特点：
1、 探头部分具有高强度、耐高温、耐压、耐油、耐水浸泡及耐化学腐蚀等突出优点。
2、 高质量、高可靠性；使用寿命长。
3、 根据用户要求可将探头、电缆做成一个整体。
工作原理：
根据楞次定律，电涡流产生一个交变磁场，其方向与线圈原磁场方向相反，因此这两个磁场相互迭加，改变了原线圈的阻抗。电涡流利用这个定律将传感器线圈与被测金属导体之间距离的变化转换成线圈品质因 数、等效阻抗和等效电感三个参数的变化，再经过测量、检波、校正等电路变为线性电压（电流）的变化。
通用型传感器的主要技术指标：(电源输入-24V )
|
|
标 准 传 感 器 规 格 |
|
探头直径(mm) |
03 |
05 |
08 |
11 |
18 |
25 |
50 |
|
线性量程(mm) |
0.8 |
1.5 |
2 |
4 |
6 |
10 |
20 |
|
灵敏度mV/μ |
10 |
8 |
8 |
4 |
2 |
0.8 |
0.4 |
|
线性误差(%) |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
±1.0 |
|
互换性误差(%) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
探头温度漂移 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
|
分辨率 μm/mV |
0.1 |
0.125 |
0.125 |
0.25 |
0.5 |
1.25 |
2.5 |
|
最小被测面直径 ㎜ |
10 |
15 |
20 |
30 |
55 |
75 |
150 |
|
线性区电压(V) |
-2～-10 |
-2～-12 |
-2～-18 |
-2～-18 |
-2～-14 |
-2～-10 |
-2～-10 |
|
频率响应KH |
>5 |
>5 |
>5 |
>5 |
>5 |
>5 |
>5 |
|
波纹(mA) |
<10 |
<10 |
<10 |
<10 |
<10 |
<10 |
<10 |
|
功耗(W) |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
注：以上指标除温度漂移外均为室温测量结果
标准传感器的工作温度:
|
温度类型 |
普通型 |
高温型 |
|
传感器使用的温度区域 |
-20℃～+80℃ |
20℃～+120℃ |
|
前置器使用的温度区域 |
-20℃～+60℃ |
20℃～+80℃ |
变换电压型（DCV/DCV）前置器主要技术指标
|
规格型号 |
探头直径㎜ |
线性量程㎜ |
变换输出(V) |
误差 |
|
ST-2-U-03 |
3 |
1 |
0～+5V
0～－5V
1～+5V
-5V～+5V
0V～+10V
-10V～+10V
|
2 ％
|
|
ST-2-U-05 |
5 |
1.5 |
|
ST-2-U-08 |
8 |
2 |
|
ST-2-U-11 |
11 |
4 |
|
ST-2-U-25 |
25 |
10 |
|
ST-2-U-50 |
50 |
20 |
频率响应：0-5千周
输出阻抗：<100欧姆
噪声：<4毫伏
使用注意事项: 被测物体的表面要光滑、平坦。非钢材被测体和小于三倍传感器直径的被测表面影响传感器输出特性。传感器出厂时使用45#钢标定，被测对象不符合规定时应重新标定（型号不同的钢材灵敏度误差小于10%）。应当保持传感器探头周围有足够的空间，在3倍探头直径范围内，不应由金属体，传感器安装应远离转动体台阶面，这样可避免周围金属结构的干扰，准确测量振动值。传感器可在有酸碱腐蚀的环境中使用。

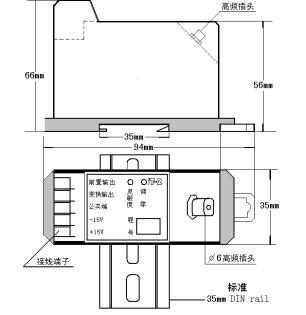

注：以上变换电压型前置器、变换电流型前置器和二种调理器的规格大小、外型尺寸、安装形式是完全相同的。具体外型尺寸、安装形式如下图所示。
|
