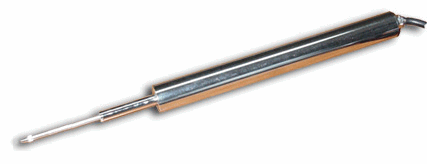

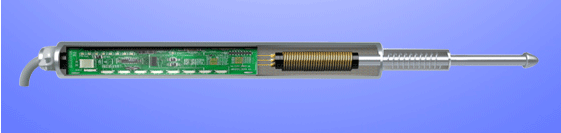

 简介: DA系列传感器为将传感器测头与变送器封装在一起的机电一体化产品。此产品使用较方便,用五芯屏蔽电缆中的三芯(正、负、地)供电，另两芯为信号输出直接接二次仪表即可。使用时将传感器壳体固定，测杆与被测物连接，可以纲性连接（非回弹式），也可依靠传感器内置的复位弹簧顶在被测物上（回弹式）。外形尺寸上，回弹式比非回弹式的多一个导向的长度。测头为硬质合金半圆型。
DA系列传感器是防潮、防水、耐高温、耐低温、耐高压型位移传感器，根据需要可定制耐高温型温度范围在-40℃至125℃内任选。在此基础上的防水耐压型传感器采用高新科技的成型密封方法可做到耐压范围在10MPa至75MPa（100至750千克力/cm2）之间。
DA系列传感器可直接输出电压模拟量，连接数据采集仪可把该模拟量转换成数字量，经换算为实际位移量。
工作原理: LVDT位移传感器由同心分布在线圈骨架上一初级线圈P，二个级线圈S1和S2组成，线圈组件内有一个可自由移动的杆装磁芯（铁芯），当铁芯在线圈内移动时，改变了空间的磁场分布，从而改变了初次级线圈之间的互感量M，当初级线圈供给一定频率的交变电压时，次级线圈就产生了感应电动势，随着铁芯的位置不同，次级产生的感应电动势也不同，这样，就将铁芯的位移量变成了电压信号输出。为了提高传感器灵敏度改善线性度，实际工作时是将两个次级线圈反串接，故两个次级线圈电压极性相反，于是，传感器的输出是两个次级线圈电压之差，其电压差值与位移量成线性关系。

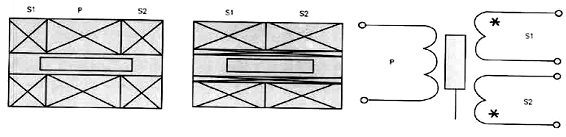

原理图如下：
特点 :
1、 结构简单，工作可靠、线性度好，重复性好，精度高
2、 动态特性好，可用于高速在线检测，进行自动测量和自动控制
3、 可在强磁场，大电流，潮湿等恶劣环境下工作
4、 体积小、价格低,性能价格比高
技术参数:
工作电源：±9V，±12V，±15V，+24V，+12V，+5V
输出信号：±5V,±10V，0～5V，0～10V，1～5V,4～20mA
频 响：0～800Hz（-3db）
灵 敏 度：1000mV/mm
温度系数：0.01%/℃～0.03%/℃
工作温度：-10℃～70℃
是否回弹式：可选
电缆线长：免费配2米，也可据需提供
保 质 期：18个月
主要技术指标:
|
参数
名称 |
测量范围(mm) |
线性度土(%) |
灵敏度(mV/mm) |
直流差动变压器 |
|
外形尺寸(mm) |
重量(g) |
|
高
精
度
直
流
差
动
变
压
器 |
DA一0.5 |
±0.5(0～1) |
0.05 |
10000 |
140×φ15 |
90 |
|
DA一1 |
±1(0～2) |
0.05 |
5000 |
140×φ15 |
95 |
|
DA一2 |
±2(0～4) |
0.05 |
2500 |
140×φ15 |
95 |
|
DA一5 |
±5(0～10) |
0.05 |
1000 |
190×φ21.4 |
220 |
|
DA一10 |
±10(0～20) |
0.05 |
500 |
220×φ21.4 |
240 |
|
DA一15 |
±15(0～30) |
0.05、0.1 |
333 |
240×φ21.4 |
260 |
|
DA一20 |
±20(0～40) |
0.05、0.1 |
250 |
245×φ21.4 |
270 |
|
DA —25 |
±25(0～50) |
0.05、0.1 |
200 |
250×φ21.4 |
280 |
|
DA— 30 |
±30(0～60) |
0.1、0.2 |
166 |
255×φ21.4 |
285 |
|
DA— 35 |
±35(0～70) |
0.1、0.2 |
143 |
255×φ21.4 |
290 |
|
DA一50 |
±50(0～100) |
0.1、0.2 |
100 |
350×φ21.4 |
420 |
|
DA一75 |
±75(0～150) |
0.1、0.2 |
66 |
370×φ21.4 |
423 |
|
DA一100 |
±100(0～200) |
0.1、0.2 |
50 |
445×φ21.4 |
450 |
|
DA一125 |
±125(0～250) |
0.2、0.3 |
40 |
465×φ21.4 |
454 |
|
DA —150 |
±150(0～300) |
0.1、0.2 |
33.3 |
581×φ21.4 |
611 |
|
DA一200 |
±200(0～400) |
0.2、0.3 |
25 |
581×φ21.4 |
611 |
|
DA一250 |
±250(0～500) |
0.2、0.3 |
20 |
830×φ21.4 |
840 |
|
DA一300 |
±300(0～600) |
0.2、0.3 |
16.6 |
840×φ21.4 |
845 |
使用注意事项:
1、 传感器测杆应与被测物垂直接触。
2、 请别让活动的铁芯和测杆受大的侧向力而造成变形弯曲，否则会
严重影响测杆的活动灵活性。传感器不可敲打、跌落。
3、 避免所有引线在焊接处和电缆的夹固处断线。
4、 夹持传感器壳体时应避免松动，但也不可用力太大、太猛。
5、 安装传感器时应调节（挪动）传感器的夹持位置，使其位移
变化不超出测量范围，既通过观测位移读数，使位移在预定
的变化内，信号输出不超出额定范围。
6． 若发现测杆受灰尘或油污粘连而造成活动发涩，请用酒精棉擦拭、清洁测杆,但传感器请不可随意拆卸，以免损坏或降低测量精度。
7. 正式开始试验前请插上传感器，并开机预热,待读数稳定后才开始测量.

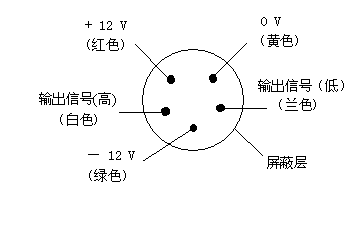

8. 接线图如下：

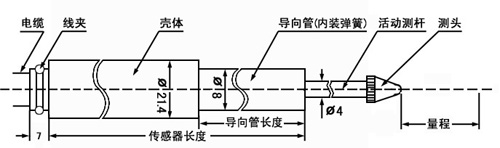

9.传感器外型示意图  |
