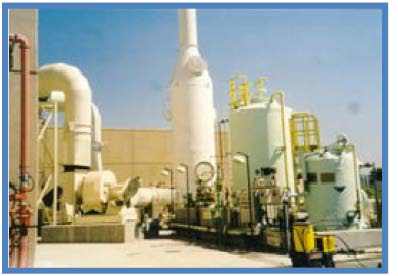

在电厂、钢厂、垃圾焚烧等大多数工业燃烧炉，以及炼油厂硫回收工艺中，烟道气
的脱硫装置是必须的，用以去除烟道气中的污染物及颗粒。湿法脱硫是比较成熟的
技术，通过烟道气与吸收液的接触去除其中的污染物。吸收液循环进入吸收塔吸收
气体中的颗粒物和污染物。
烟气中SO2与吸收塔浆液接触后发生如下一些化学反应：
SO2＋H2O＝HSO3－＋H＋ CaCO3＋H＋＝HCO3－＋Ca2＋
HSO3－＋1／2O2＝SO42－＋H＋ SO42－＋Ca2＋＋2H2O＝CaSO4.2H2O
从以上反应历程不难发现，高pH的浆液环境有利于SO2的吸收，而低pH则有助于Ca2＋的析出，二者互相对立。因此在石灰石-石膏湿法脱硫系统中，循环浆液的pH 值是影响脱硫系统性能的重要参数。pH值＝6时，二氧化硫吸收效果最佳，但此时易发生结垢，堵塞现象。而低的pH值有利于亚硫酸钙的氧化，石灰石溶解度增加，却使二氧化硫的吸收受到抑制，脱硫效率大大降低，当pH＝4时，二氧化硫的吸收几乎无法进行，且吸收液呈酸性，对设备也有腐蚀。利用所建立的并流有序降膜式湿法脱硫装置进行了循环浆液pH 值对石灰石-石膏湿法脱硫过程影响的试验研究，试验结果显示，循环浆液pH 值提高有利于脱硫率提高，但浆液中石灰石含量也随之增加；循环槽浆液pH 值大于6.0 后，浆液中石灰石含量急剧增加，而循环槽浆液pH 值小于4.8 后，脱硫率明显下降；综合循环浆液pH 值对脱硫率和石灰石含量的影响，循环槽内浆液pH 值的合理运行区间为4.8～6.0。
应用难点：

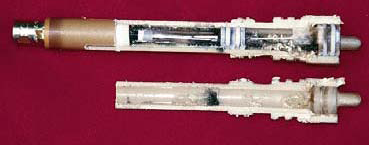

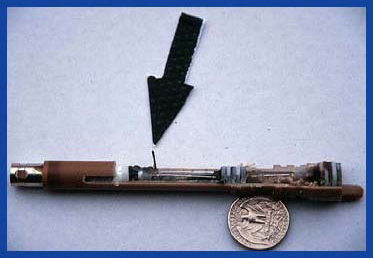

1、银-氯化银导线在pH 电极参比端的污染，一旦银-氯化
银导线被污染，用户就会观察到PH 读数的偏移，这时需
更换pH 电极；
2、参比液电解质消耗过快，pH 电极是原电池原理，石
灰浆液与石膏浆液会加剧参比液电解质的消耗，从而缩短
pH 电极使用寿命；
3、玻璃电极挂料，石灰石-石膏湿法脱硫装置中石灰、石
膏都是浆液形式，容易挂料，影响pH 测量精度；
4、玻璃泡破裂，当石灰浆液中的石灰石含量高时会磨损
玻璃泡。
ECD的解决方案：
1. ECD 2005130抗硫化物PH电极的独特设计，明显地降低了污染程度，延长了传感器的使用寿命。创新的分段式三参比点设计，独特的凝胶技术，合适的参比填充液造就了苛刻应用中史无前例的成功。
2. 参比电解液的充分使用降低了硫化物在参比端的污染。参比端的污染程度越轻，银/氯化银导线用的时间就更持久。
3. 参比分界点是特氟隆材质的光滑平面，防止污垢堵塞，易于清洗。 坚固的球形玻璃电极和新设计的全保护端结构防止玻璃部分破裂。
4. 内置前置放大器的设计，在更换高阻抗，更厚的玻璃球电极时，无干扰信号产生。坚固的不锈钢材质传
感器外壳，增强其支撑度，有助于屏蔽干扰信号。
额外的优点：
电极的先进设计使ECD的电极经历了长时间的考验，可更换式电极设计更降低了业主的运行成本。可选的“Sentinel”
参比诊断功能，客户可以监测PH电极参比端的老化程度以及是否有污染物。这给整个传感器是否损坏提供了信息，
可以在传感器损坏之前提出警告。通过“Sentinel”报警系统，客户可以最小化工艺过程中的停工期。增强的预期维
护功能延长了电极的寿命并且可及时更换电极来解决问题。
使用产品：
电极：2005130.vit(图1)
1. 0~14PH，PEEK 材质
2. 充满凝胶的多孔特氟隆三参比节点
3. 全玻璃球电极，满冠保护端，无内置 O 形环 图1 2005130.vit
4. 抗硫化电解质可用于 H2S，可置于干燥处
5. 最大耐压20Bar，温度-10~+130℃。
6. 湿润保存寿命：一年；
7. 高浓度硫化物应用使用寿命：大于3个月
传感器型号：

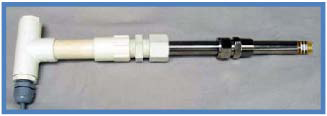

浸入式：PHS10-T23-CBL-EG-75(图2)
图2 PHS10-T23-CBL-EG-75

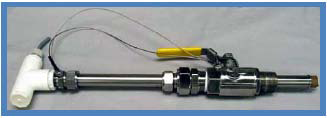

球阀式：PHS17-T23-CBL-EG-VSS(图3)
图3 PHS17-T23-CBL-EG-VSS
性能：
. 信号输出：前置放大输出,本质安全
. 操作温度：标准：-5~+90℃, 可选：+140℃
. 防护等级：IP68
. 外形尺寸：
. PHS10-Φ1.9×34.9cm,长度指从前密封保护端到后出
线端
. PHS17-Φ1.9×60cm, 长度指从最大可调插深到阀体
后端
. 操作压力：标准6.9kg@90℃；可选21kg@140℃
. 电缆长度： 标准：10英尺（3 米）
可选：按用户要求，最长3英里
类型：6芯屏蔽电缆（Belden 8786）
外壳材质： 标准316不锈钢，可选：钛（T）哈氏合
金（H）非金属聚偏氟乙烯（Kynar），PVDF（K）
