按照水的去向，我们将水分为给水和排水。给水系统(water supply system)是给水的取水、输水、水质处理和配水等设施以一定的方式组合成的总体。排水系统(sewerage system)是排水的收集、输送、水质的处理和排放等设施以一定方式组合成的总体。

中水是指循环再利用的水，是把水质较好的生活污水经过比较简单的技术处理后，作为非饮用水使用。

A1.水处理系统

根据源水经过净化处理提供给用户及工业用水，中水利用、工业废水排放等流程，我们把水行业的具体流程图展示如下：

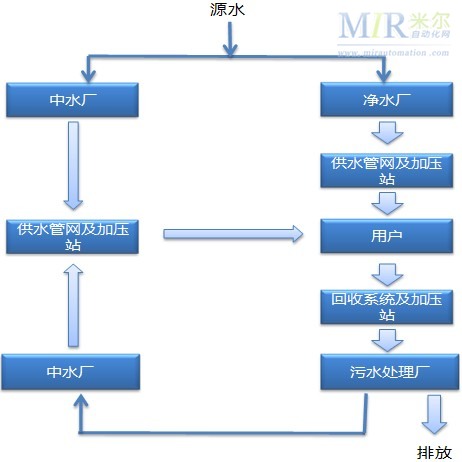

图1：水处理系统构成

A2.净水处理系统

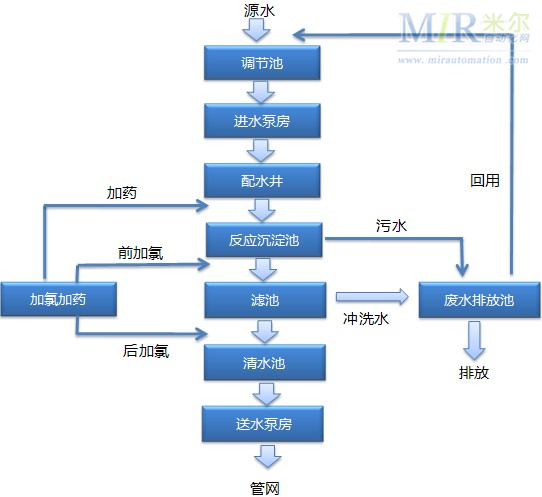

图2：净水工艺流程

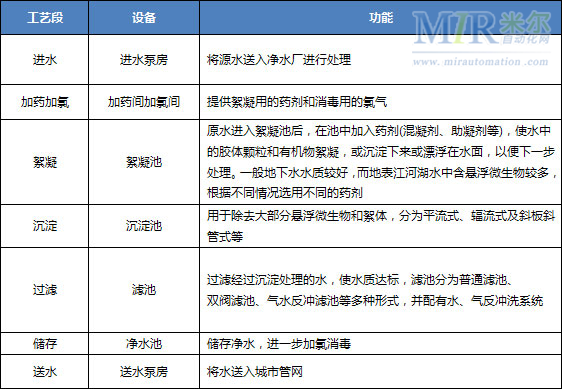

表1：净水工艺流程

A3.污水处理系统

污水处理一般来说包含以下三级处理：一级处理是它通过机械处理，如格栅、沉淀或气浮，去除污水中所含的石块、砂石和脂肪、铁离子、锰离子、油脂等。二级处理是生物处理，污水中的污染物在微生物的作用下被降解和转化为污泥。三级处理是污水的深度处理，它包括营养物的去除和通过加氯、紫外辐射或臭氧技术对污水进行消毒。可能根据处理的目标和水质的不同，有的污水处理过程并不是包含上述所有过程。

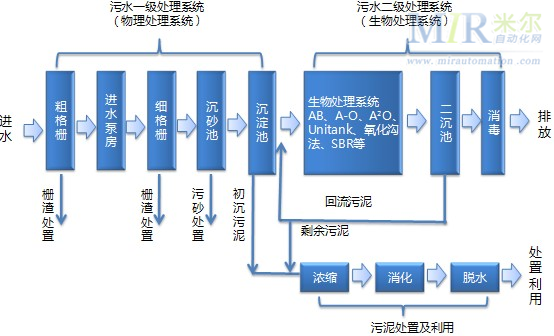

图3：污水工艺流程

表2：污水工艺流程

B1.净水工艺流程上自动化系统的应用

前面介绍到，净水中有进水、加药加氯、絮凝沉淀、过滤、储存、送水几个工艺段。

进水工艺设置PLC控制站，通过大功率变频器和电机，将源水送入进水厂。主要用到的自动化产品有泵、液位计、流量计、电动阀门、压力变送器。

加氯加药阶段设置PLC控制站。浊度仪检测进水浊度，PH计检测进水温度和PH值，浓度计检测药液浓度。主要用到的自动化产品有压力计、碱液泵、加药泵、流量计、液位计、电动球阀、压力切换器、氯瓶间风机、游动电流仪。

反应絮凝沉淀阶段主要用到的是浓度计、液位计、流量计等仪表。

滤水阶段设置多个PLC控制站，包括多个滤池控制站、冲洗系统控制站等。主要用到的自动化产品有液位计、电磁阀、差压变送器。

最后通过大功率变频器和电机，将水送入城市管网。

PLC应用在整个控制系统的取水、加氯和加药、沉淀、滤池、送水等五个控制主站点。

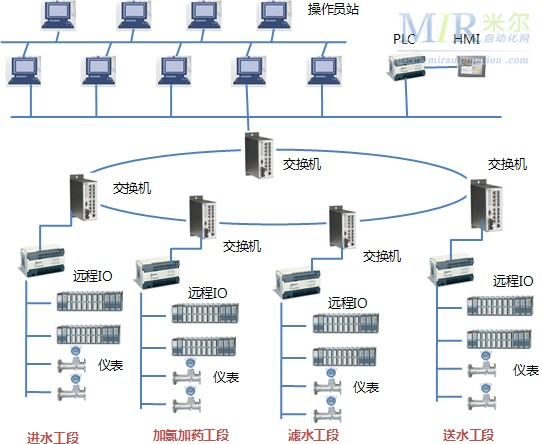

图4：净水工艺控制系统结构图

B2.污水处理自动化系统的应用

污水处理主要分三级阶段，一级阶段为物理处理（机械处理），第二阶段为生物处理，第三阶段为深层处理。主要用到的自动化产品是液位差计、液位开关、流量计、变送器。

中水系统的水净化过程也可分为三级阶段，一级阶段主要是靠格栅将水中体积较大的杂质与水分离。由于生活中，用水量时高时低，所以需要专备个蓄水池调节水量。水中的污染物90％以上是通过二级处理去除的。主要有生物处理法、物理化学法和膜法。所有的处理方式都不需要专门投入人力、物力。

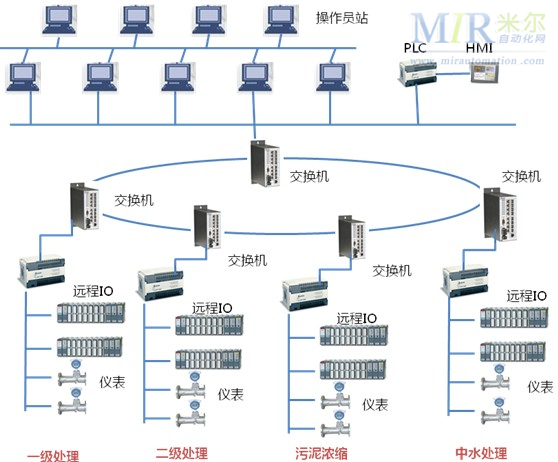

图5：污水处理工艺控制系统结构图

C.水处理行业自动化产品主要供应商

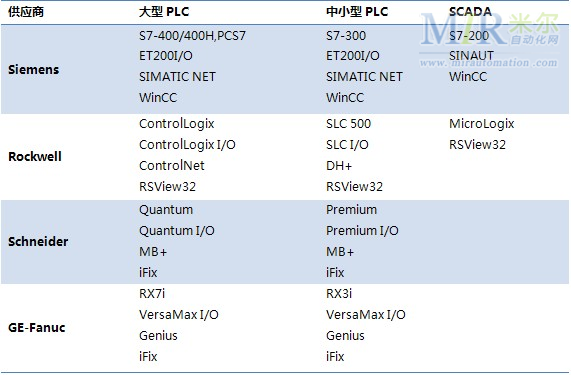

表3：水处理行业主要自动化供应商及产品
