概述

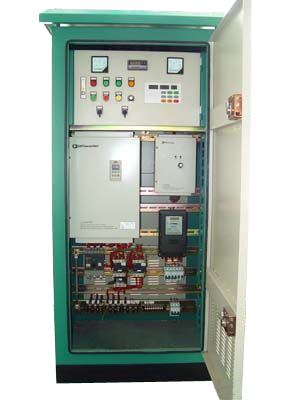

BPG变频柜是由内装的变频器加外围的控制，保护，显示等电气元件和柜体组成的，是对三相交流电动机（包括风机，泵）进行变频调速控制的交流拖动装置和节能装置。

变频柜采用封闭柜式结构，防护等级一般为IP20，IP21,IP30等，采用型材骨架，表面涂敷喷塑，且容易并柜安装，上端可配置母线，变频器面板外引至柜体外表可直接操作，根据需要可设置就地和远程控制或PC/PLC通讯控制,具有很直观的各种显示功能

变频器是变频柜的专用配套产品，其变频调速功能及主要技术参数取决于内设变频器的规格型号和外围的配置状况。变频器柜根据用途的不同和功能的各异其差别也很大，一般根据工矿要求定制。目前比较定型的有：恒压供水变频柜（1控1，1控2，1控3等），自动扶梯变频控制柜，中央空调循环水泵变频柜, 风机变频节能柜等。

功能

1、  电源切换与保护
变频柜中设有低压塑壳断路器与进线电源相连，除能完成接通和分断电路外，可对电路和变频器发生的短路，过载进行保护。并可在维护时切断电源。

2、  启、停控制功能
变频柜面板上设置变频启动，变频停止按钮，用于变频装置的运行控制，便于现场操作。

3、  频率（速度）调整
变频柜面板上设置频率调整电位器，可以很方便的手动调节变频器的输出频率，用以控制电机转速

4、  表头显示
变频柜面板上设置电压表，电流表,频率表和各种指示灯如电源指示，报警指示，运行指示，工频指示，实现对变频器输入电压、输出电流、输出频率和各种工作状态的监测。

5、  备用工频切换
用户可选择有备用工频切换的变频柜、当变频器出现故障时，通过自动控制回路将电动机切换至工频电源（此方式可选择手动/自动，工频启动装置大于15KW用软启动器实现）

6、  多种控制功能
可根据系统工况在变频柜面板上设置多种控制按钮和指示灯如正转、反转、电机增速、电机减速、点动正转、点动反转、手动/自动、紧急停止、变频/工频、PLC控制，触摸屏等。

7、  加装外围设备
根据工况需要可在变频柜内安装交流输入电抗器，输出电抗器，直流电抗器及EMI滤波器，制动单元，制动电阻，接触器，中间继电器，热继电器，可编程控制器（PLC）,可编程操作终端（GOT），电度表，散热风扇等。

8、  安全防护
将变频器安装在变频柜内，可以减少环境污染，减少触电危险，起到较好的防护作用。

9、  整齐美观
将变频器安装在变频柜中，并与其他低压配电柜的尺寸相同，颜色一致，保持配电设施与控制装置的协调，整齐，美观。

技术参数

项目		内容
输入	电压范围	三相AC380V+15% 单相AC220V+15% 三相AC220V+15%
	频率范围	48-63HZ
输出	电压范围	三相0.01－AC220V 三相0.01－AC380V
	频率范围	0.01－400HZ
控制方式		按照工况操作要求及其控制电机数量、容量、电机拖动负载状况等要求设计和选型；不同型号变频器的参数和技术指标会有不同，不同容量变频柜的尺寸也不同，见柜内变频器及其图纸设计的技术规格
容量（KVA），过载能力
保护功能
显示方式
操作方式
外形尺寸
防护等级		IP20,IP21,IP30等

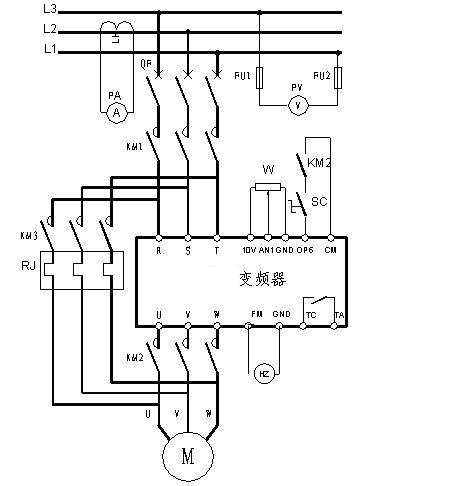

变频器典型电路（一）

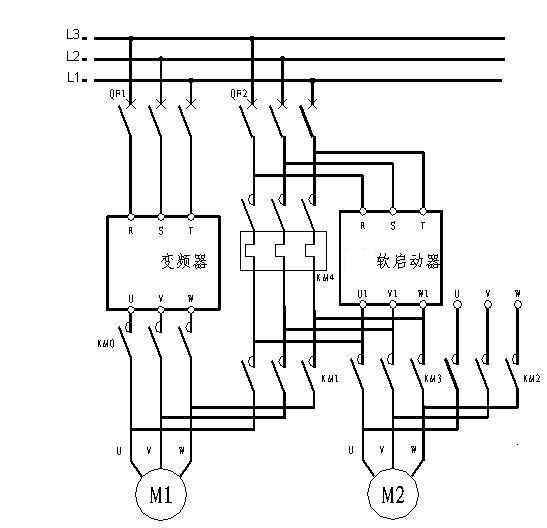

变频器典型电路（二）
