1.简介
|
| 水源地各泵站具有地理上分散、空间上远距离、时间要求及时性较强的特点，并且广泛存在测控要求，如何实现分散的、远距的、实时的数据采集传输和控制，是一个重要问题。DT-MCS远程测控系统集传感技术、信号采集技术、无线通信技术、网络技术为一体的高科技远程测控系统。该系统成功的解决了人工远程启动停止水源井水泵的不便与危险，同时大大地提高了测量频率（3秒/次），使操作人员在中心泵房随时可直观地在办公室观到当前各泵的运行状况。从根本上解决了困扰泵房员工多年的问题——掉泵不知道，保证了水源井整个系统的正常运行，从而确保了全厂发电系统的正常生产 |
| 2.系统结构与原理 |
| 水源地中心泵房为本系统的控制中心，由工控机、系统监控软件、无线通信设备共同构成中心主站，野外各工位泵房为分站，中心泵房统领个分站，通过中国移动的无线数据传输设备，实现点到多点的通讯，从而最终实现对各井位泵的远程集中监控。 |
| 结构示意图: |

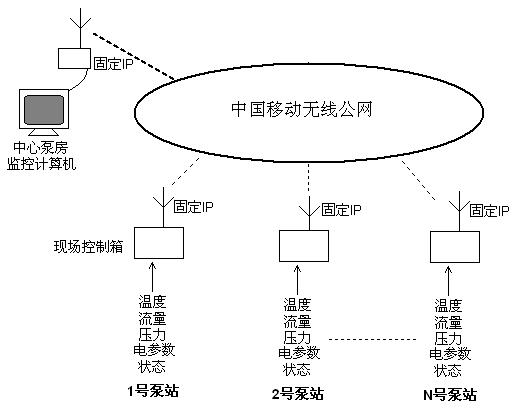

| a.方式1（纯无线） |
 |
图1
|

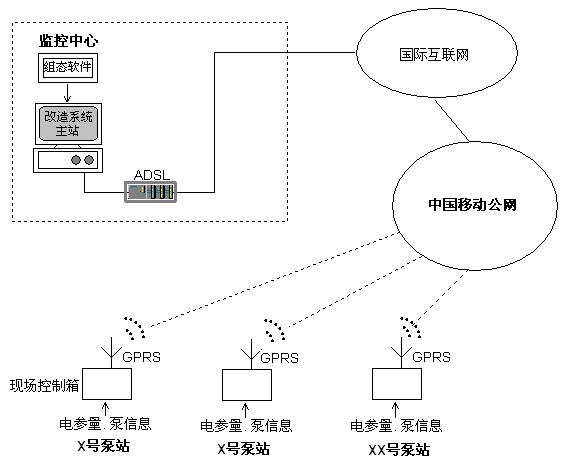

| b.方式二（ADSL+无线） |
 |
图2
|

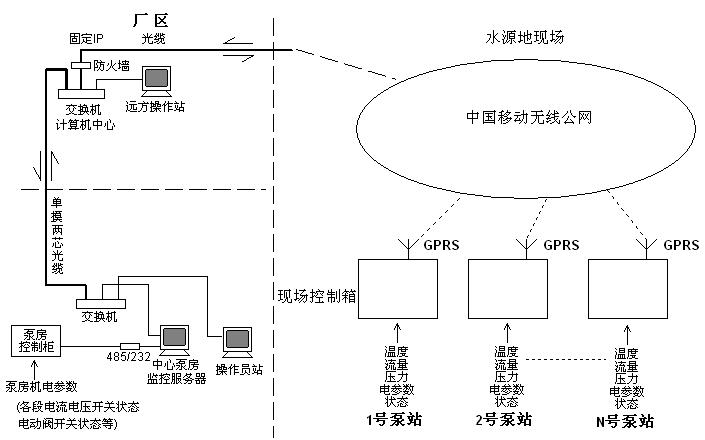

| c.方式三（光纤IP+无线） |
 |
图3
|
| 系统工作原理 |
| 现场控制箱内含泵控制器，其数字输出端子接泵控制回路（保证了原系统手动功能不受影响），泵控制器模拟输入接三相电压、三相电流，温度、压力、流量等计算泵的相关其他信号参量，由无线收发设备通过中国移动无线公网将采集井位信息传至中心泵房控制中心主站，主站中心软件将采集上来的信息显示并作相关存贮记录等；倘主站监控软件获得外部操作人员的控制命令后，将此控制命令转达至远方控制器，从而控制现场泵的运行状态——中心泵房实现整个水源井水泵系统的远程集中监测或控制。 |
系统功能
| |
| 1.电参量实时监视 |
| 实时显示系统的各个监控点的状态及具体参数，包括：泵的状态启停、运行、故障、三相电流、三相电压、三相功率、总功率、功率因数、频率 |
| 2.泵实际运行效果监视 |
| 实时监视泵的出口流量，压力，以及电机的实际温度（井位需安装相关传感器) |
| 3.调配控制功能 |
| 在中心泵房通过系统应用界面远程控制泵电机的工作状态（启、停）。 |
| 4.泵的保护功能 |
| 三相异步电动机的反时限过负荷（热过载）保护、不平衡（负序过流）保护、启动时间过长保护、堵转保护、接地（零序过流）保护、欠电压保护、过电压保护。 |
| 5.冬季配电箱自动加热功能 |
| 配电箱自带键盘显示面板，用户可手动设定启动配电箱内空调加热和停止加热温度。 |
| 6.泵的运行诊断功能 |
| 三相电动机转子断条、轴承损坏、绝缘监测等故障诊断功能。 |
| 7.井位防盗功能 |
| 井位安装红外微波双鉴探测器，现场控制器可将此探测器反馈信息传至主控计算机，以监测泵房现场有无人进入。 |
| 8.历史纪录功能 |
| 将系统的必要状态（启、停、故障报警等）进行记录，用户查询参考依据。 |
| 9.报警功能 |
| 对系统的连接线路实时监控，出现线路故障（超载、堵转、缺相、欠载等）或参数超标即报警并显示、记录到位。可设置、更改运行参数功能，可输出声光报警。 |
| 10.报表功能 |
| 安水源地的运行需求，系统自动生成管理所需要的各种报表。并由报表打印、转发功能。 |
| 11.软件的用户管理 |
| 添加删除用户，修改注册用户的信息和权限。 |
系统优势
|
| 1.核心硬件为专门控制泵的控制器 |
| 本系统每个泵站的核心控制硬件选用了北京大唐兴业国际控制技术有限公司生产的专门用于泵控制器。其结构紧凑、对泵的保护功能强大，除泵控外，并留有一定DI,DO,AI,AO的冗余,可将现场的红外报警，流量信号接入系统，甚至也可对泵前电动调解阀进行控制，以更好实现泵的相关控制。 |
| 控制器有如下保护功能：电机超载、电机堵转、电机缺相、电机欠载，当上位软件将对应保护值远程写入控制器，并将此功能投上时。控制器将按写入值发挥作用，对电机保护。（具体设置方法看软件泵保护界面说明） |
| 2.系统可方便接入企业ERP系统 |
| 本系统软件具备多种标准接口协议，方便对接到具备标准协议的企业ERP管理系统。 |
